PHA-34-12C
Piezohannas
PHA-34-12C

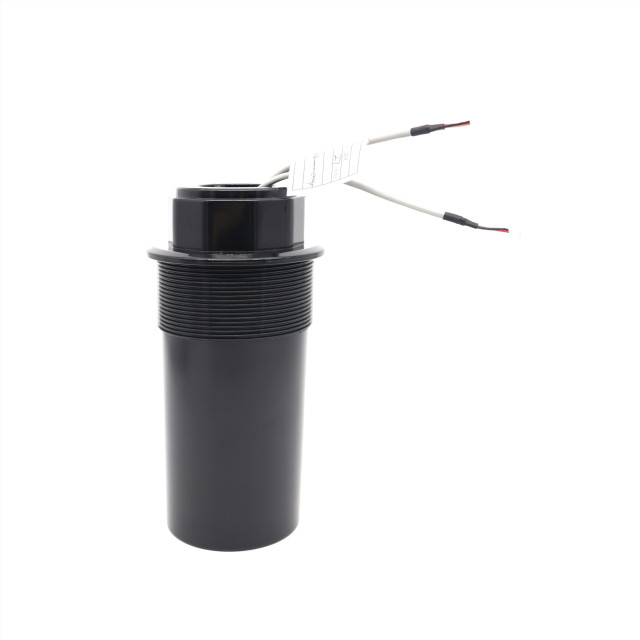

Transductor de rango ultrasónico sin contacto para medición de nivel
Especificación:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico de 34kHz |
| |
Modelo | PHA-34-12C | ||
Frecuencia | 34khz ± 5% | ||
Distancia de detección | 0.5～12m | ||
Mínimo paralelo lmpeedance | 600Ω ± 20％ | ||
7000pF ± 20％@ 1khz | |||
Sensibilidad | cargar tensión de accionamiento:650VPP, Distancia: 0,6 m、Amplitud de eco: 400 mV | ||
-40～+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@ -3 dB: 8 ° ± 10%, Agudo de ángulo: 19 ° ± 10% | |||
Material de la carcasa | abdominales | ||
uso | Medidor de nivel ultrasónico, monitoreo, anti-colisión, seguridad | ||
Nivel de protección | IP68 | ||
Peso | 1180g ± 5％ | ||
Instrucciones de cableado | Interfaz integrada (3pin, terminal de 2.54 mm): rojo positivo, blanco negativo, alambre de escudo negro; Interfaz (3pin, terminal de 2.0 mm): blanco y negro para alambre de sensor de temperatura (MF58); | ||

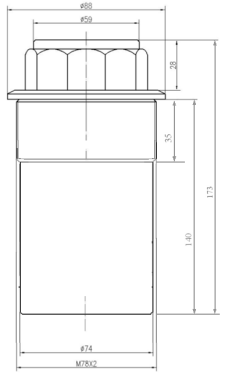

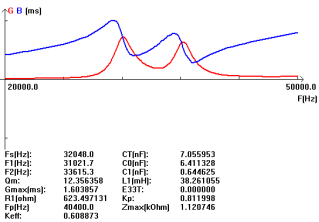

Curva de admitancia | Diagrama de la estructura del producto | ||
|
| ||
Aplicación de medición de nivel ultrasónico:
la medición de nivel ultrasónico con sensores de ultrasonidos proporciona continua, sin contacto y la medición de nivel libre de mantenimiento de líquidos, pastas, lodos y en polvo para materiales a granel gruesas. La medición no se ve afectada por la constante dieléctrica, la densidad o la humedad y que también se ve afectada por la acumulación debido al efecto autolimpiante de los sensores. Echa un vistazo a la amplia gama de dispositivos Prosonic para la medición de nivel ultrasónico y haga clic en el botón de abajo.
El método ultrasónico es una solución probada, así como una solución rentable para la medición de nivel en líquidos y sólidos a granel. Los instrumentos están disponibles como versiones compactas o separadas. Este principio de medición se caracteriza por una fácil planificación y montaje, la puesta en servicio rápida y segura, una larga vida útil y los costos de mantenimiento reducidos. Las aplicaciones típicas incluyen medios abrasivos y agresivos, incluso en condiciones ambientales aproximadas.
