PHAU-200-01FA
Piezohannas
PHAU-200-01FA

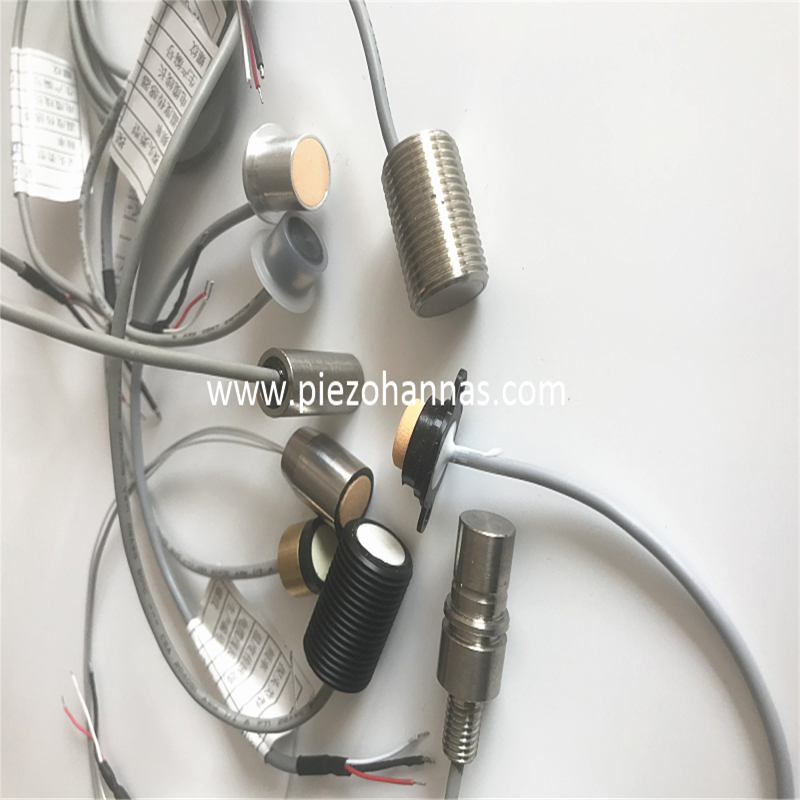

Transductor ultrasónico de acero inoxidable 200kHz para medidor de gas ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | TRANSDUCTOR DE 200 KHZULTRASONIC |
| |
Modelo | PHAU-200-01FA | ||
Frecuencia | 200khz ± 5% | ||
Distancia de detección | 0.10~1.5m | ||
Mínimo paralelo lmpeedance | 900Ω ± 20% | ||
600pf ± 20%@ 1khz | |||
Sensibilidad | Sin carga de carga :: 200VPP,Distancia: 0.3m, Amplitud de eco: 5mv | ||
-40~+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia @ -3db:6.7 ° ± 10%, Ángulo afilado: 15.8 ° ± 10% | |||
Material de la carcasa | PVDF | ||
uso | Medidor de nivel ultrasónico, monitoreo, anti-colisión, seguridad | ||
Nivel de protección | IP68 | ||
Peso | 6.3g ± 5% (Longitud de cable:15 cm) | ||
Instrucciones de cableado | Interfaz: Rojo: Transductor +, Blanco: Transductor -, Negro: Alambre blindado, (Sensor de temperatura es opcional) | ||

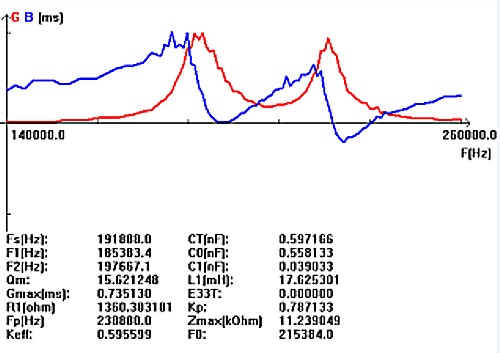

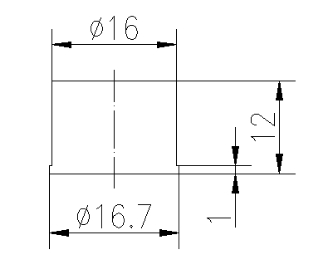

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Diagrama de bloques de transductor de distancia ultrasónica:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
Solicitud de sensor de nivel ultrasónico
Ofrecido en fines generales y versiones intrínsecamente seguras, el sensor de nivel ultrasónico proporciona una medición de nivel confiable de líquidos químicos, agua, aguas residuales y de petróleo sin espuma de espuma en tanques ambientales o aplicaciones de sumidero de 1 a 12 metros. ¿Cómo funciona un sensor de nivel ultrasónico? El sensor de nivel ultrasónico emite un pulso acústico de alta frecuencia de su transductor. El pulso viaja a través del espacio de aire, se refleja contra la superficie del líquido y vuelve al transductor. El sensor de nivel ultrasónico mide el tiempo de pulso de vuelo y convierte esto en altura o distancia de nivel.
