PH30F0620
Piezohannas
PH30F0620
Transductor de rango ultrasónico personalizado de 30 kHz para medición de distancia
Introducción:
El sensor ultrasónico PH30F0620 tiene las funciones del transmisor y el receptor. Es un tipo de largo alcance, generalmente se puede usar para el buscador de rango ultrasónico, el sensor ultrasónico para objetos de detección sin contacto, sensor de distancia ultrasónica, sensor de nivel de líquido ultrasónico, etc. Si tiene alguna pregunta para otras aplicaciones, contáctenos para obtener detalles.
Parámetros técnicos:
Modelo | PH30F0620 |
Frecuencia resonante central (khz) | 30KHz ± 2.0kHz |
Banda ancha | 3.0 kHz |
Distancia de detección | 0.6~20m |
Puntos ciegos | <0.6m |
Viga de ángulo de lanzamiento (-6db Ángulo completo) | 14 ± 2 ° |
Sensible | -65db min |
Capacitancia electrostática | 7000pf ± 20% |
Impedancia paralela mínima | 200Ω ± 30% |
Voltaje de trabajo máximo (pulso - 2% de ciclo de trabajo) | 1800VP-P |
Temperatura de funcionamiento | -20 ~ 70℃ |
Temperatura de almacenamiento | -40 ~ 85℃ |
Nivel de protección | IP65 |
Tamaño (diámetro * altura, mm) | Φ90x103 |
Instalación | Fijo con tornillo |
Material de la Caja | CLORURO DE POLIVINILO |
Longitud del cable | 3 m (se puede personalizar) |
Peso | 1.5kg |

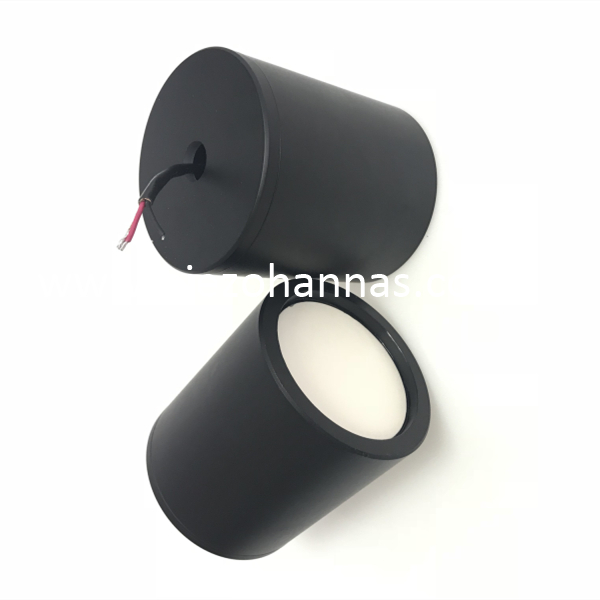

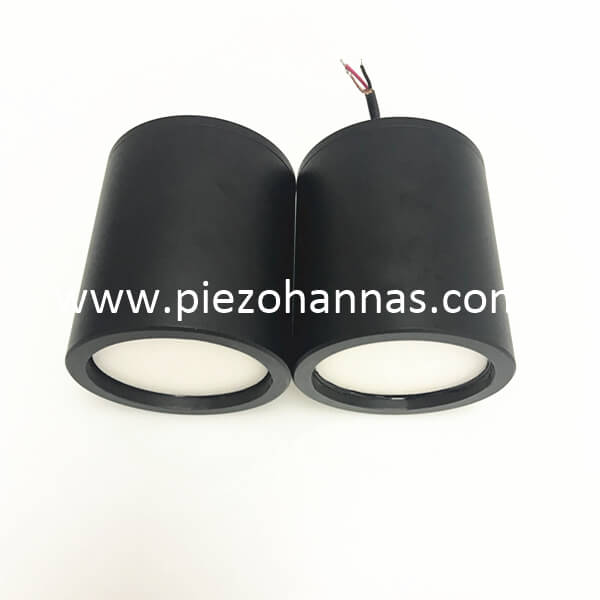

Foto:
Dimensión de esquema:
![Vh [] kioy6@ul] 743l7e] u20](http://a0.leadongcdn.com/cloud/lkBqnKjlRioSrlrkikin/VH-KIOY6-ULL7E-U20.png)
Curva de resistencia a la frecuencia：
Frecuencia-Ángulo de fase Curva：
![[MV {13FYPRD (MTEXMG $] X](http://a0.leadongcdn.com/cloud/lrBqnKjlRioSrlrkqlio/MVFYPRD-MTEXMG-X.png)
Prueba de sensibilidad:
Voltaje de transmisión:400VP-P; período:50; Distancia: 1.5M
Directividad Curva：
Características de los sensores ultrasónicos:
1. Tamaño del pequeño y liviano
2. Alta sensibilidad y alta presión de sonido
3. Consumo de energía reducido
4.High Fiabilidad
Característica:
1. Sello de Semblance (PVC Exterior cubierta)
2. Cualta de hilo de conciencia (G1 \")
Solicitud:
1. Ubicación de posición
2. Medición del enfoque
3. Medición del tráfico
4. Evaluar los obstáculos
