Transductor de rango ultrasónico de alta precisión para sensores de nivel ultrasónico

49khz | 5 ° | 0.4 ~ 8m | utilizado para el sensor de distancia ultrasónico, sensor de nivel ultrasónico, monitoreo, impermeable,
Seguridad, buscador de rango ultrasónico, sensor ultrasónico para objetos detectados sin contacto, etc.

Acerca de Transductor de distancia ultrasónica, podemos ofrecer 14kHz 22KHZ 40KHZ 50KHZ 75KHZ 80KHZ 125KHZ 200KHZ 300KHZ 400KHZ En cuanto a la frecuencia resonante, también podemos acordar la personalización.
Estado de Disponibilidad:
Cantidad:
  • PHA-49-08FC

  • Piezohannas

  • PHA-49-08FC

Transductor de distancia ultrasónica de alta precisión para sensores de nivel ultrasónico


Elementos

Parámetros técnicos

Imagen

Nombre

Transductor anticorrosivo C Tipo CTipo integrado

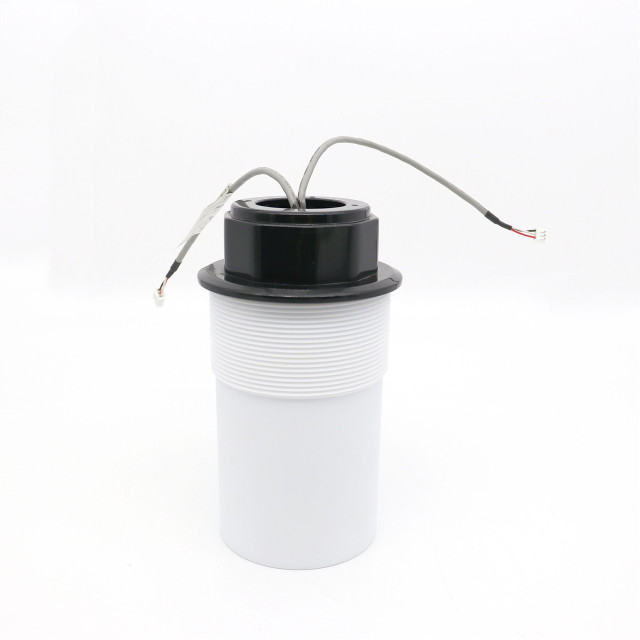

Transductor ultrasónico de rango largo con esquemas de circuito

Modelo

PHA-49-08FC

Frecuencia

49khz ± 5%

Distancia de detección

0.48m

Mínimo

Paralelo Lmpeedance

160Ω ± 20

Capacidad

2000PF ± 20@ 1khz

Sensibilidad

Voltaje de conducción840vppDistancia: 0.6m

Amplitud de eco500mv

Operando

Voltaje

Cima Voltaje <1500vpp

Operando

Temperatura

-40+ 80 ℃

Presión

≤3Kilos o 0.3MPA

Ángulo

(Ancho de haz) ancho de haz de media potencia @ -3db: 5 ° ± 2,

Ángulo afilado: 13 ° ± 4

Material de la carcasa

Ptfe

Uso

Ultrasónico nivel indicador,Vigilancia,Impermeable,

Seguridad

Instalación

Dimensión

Parte inferior con hilo: M78 × 2

Nivel de protección

IP68

Peso

680 g ± 5

Instrucciones de cableado

Tipo integrado: Conector3PIN, Terminal de 2.54mm)Rojo +, blanco-, negro: alambre blindado;

conector3pEn, terminal de 2.0 mm.: Blanco, negro: sensor de temperatura (MF58

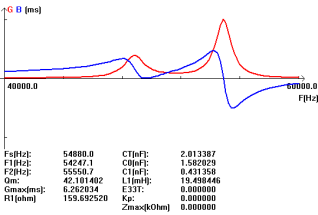

Curva de admitancia

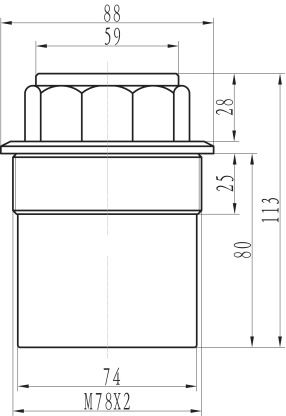

Diagrama de la estructura del producto

25_4% (CDUT @ {3_ $ C $ OBZ @ Q

81`bg2xs% 8 @ _7_d40ct2% ly



APLICACIÓN DE SENSORES DE NIVEL ULTRASONICOS:


Los sensores ultrasónicos / niveles miden la distancia utilizando ondas ultrasónicas. La cabeza del sensor emite una ola ultrasónica y recibe la onda reflejada hacia atrás del objetivo. Los sensores ultrasónicos / niveles miden la distancia al objetivo midiendo el tiempo entre la emisión y la recepción.

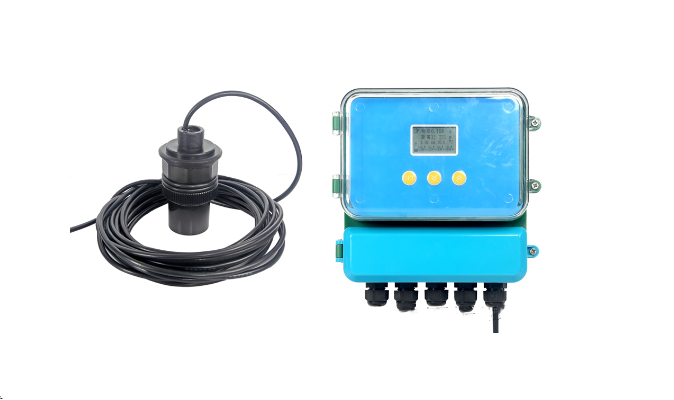

Imagen de la aplicación:


Transductor de distancia ultrasónica de alta precisión para sensores de nivel ultrasónico
