Transductor de rango ultrasónico de acero inoxidable de 1MHz para el buscador de rango ultrasónico

Compartir con:

Transductor de rango ultrasónico de acero inoxidable de 1MHz para el buscador de rango ultrasónico

Aplicación: Medición de distancia, Finder de rango submarino

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
Phw-1m-como
Marca del producto:
Piezohannas
Código De Producto:
PHW-1M-AS

Descripción del producto

Transductor de rango ultrasónico de acero inoxidable de 1MHz para el buscador de rango ultrasónico

Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	Transductor ultrasónico submarino de 1MHz
Modelo	PHW-1m-como
Frecuencia	1000kHZ ±5%
Distancia de detección	0.10～3m
Mínimo paralelo lmpeedance	20Ω ± 20％
Capacidad	2900PF ± 20％@ 1khz
Sensibilidad	dsaltovoltage:23V、Distancia:0.3m、Amplitud de eco:700 mV
Operando Voltaje	Cima Voltaje＜300VPP
Operando Temperatura	-10～+50 ℃
Ángulo	(Amplitud de rayo) Widt de haz de media potenciah@ -3db:3.3° ±10%， Ángulo agudo:7.8° ±10%
Material de la carcasa	304
uso	Finder de rango submarino
Instalación Dimensión	Ver Estructura del producto Dibujo para más detalles
Nivel de protección	IP68
Peso	47g ± 5% (Longitud de cable::2.5m）
Instrucciones de cableado	Blanco: Transductor +, Negro: Transductor -;

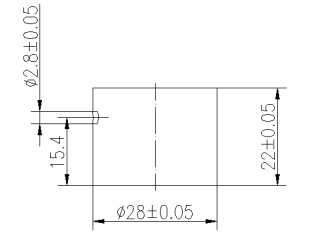

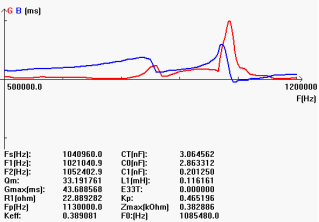

Curva de admitancia		Diagrama de la estructura del producto

Diagrama de bloques del transductor ultrasónico:

0ryjg8d (6_q9xm% 86pdg

Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):

O3`1pa5yr5% z5`dq1r
Instrucción de cable de tipo integrado:

1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje

2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

Rojo y negro son el cableado del sensor de temperatura.

Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB

Instrucciones de cableado de tres núcleos:

Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-

Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura

Solicitud:

Transductores ultrasónicos para sensores ultrasónicos. Se utiliza para medición de distancia, monitoreo de nivel, detección de presencia, rango, detección de proximidad y muchas otras aplicaciones automatizadas, industriales y científicas.
