PH200F1607B
Piezohannas
PH200F1607b
Transductor de rango ultrasónico de 200kHz para medidor de nivel ultrasónico
Parámetros técnicos:
Modelo | PH200F1607B |
Frecuencia resonante central (kHz) | 200KHz ± 4% |
FigualdadBwidth | 15khz |
Distancia de detección | 0.10~2m |
Puntos ciegos | <0.10m |
Viga de ángulo de lanzamiento (-3ángulo completo de DB) | 7±1° |
Sensibilidad integrada (0 db =200 VP-P;período:50;distancia:20cmetro) | -45db mínimo |
Capacitancia electrostática | 400pf ± 20% |
Impedancia paralela mínima | 250Ω ± 30% |
Voltaje de trabajo máximo (pulso - 2% de ciclo de trabajo) | <500V |
Temperatura de funcionamiento | -20 ~ 80 ℃ |
Temperatura de almacenamiento | -40 ~ 85 ℃ |
Nivel de protección | IP67 |
Instalación | Ciclo externo fijado |
Material de la Caja | abdominales |

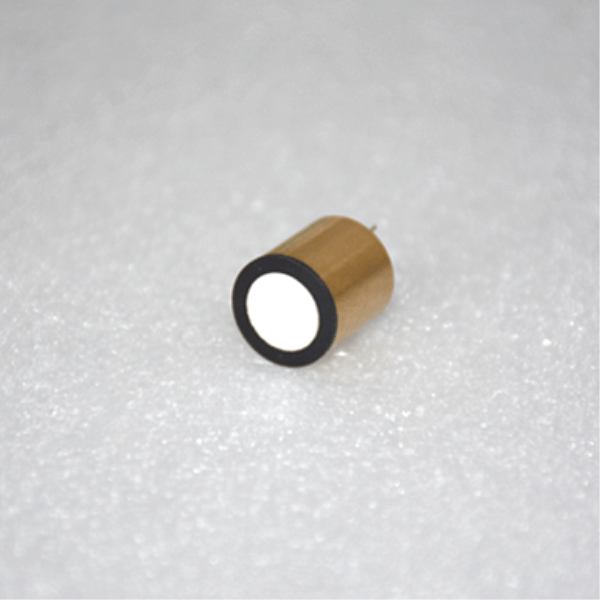

Foto:
Dimensión de esquema:
Curva de resistencia a la frecuencia:
Frecuencia-Ángulo de fase Curva:
Prueba de sensibilidad:
Voltaje de transmisión: 18VP-P; período:50; distancia:20cM
Directividad Curva:
Solicitud:
1. Ubicación de posición
2. Medición del enfoque
3. Medición del tráfico
4. Evaluar los obstáculos
