PHA-40-12PB-FB
Piezohannas
PHA-40-12PB-FB

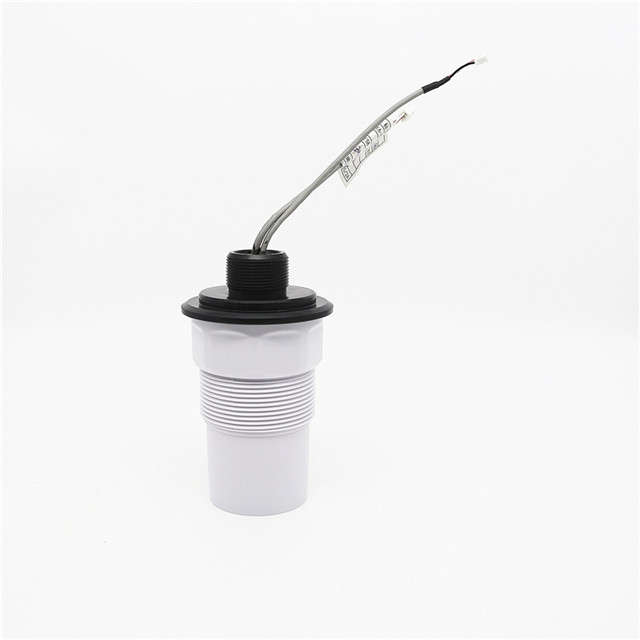

Transductor de rango ultrasónico personalizado de 40kHz personalizado para medición de nivel
Especificación:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 40 kHz Anti corrosivo transductor a prueba de explosión |
| |
Modelo | PhA-40-12PB-PENSIÓN COMPLETA | ||
Frecuencia | 40 kHz ±5% | ||
Distancia de detección | 0.5~12m | ||
Lmpedance paralelo mínimo | 320Ω ± 20% | ||
3400pf ± 20%@1kHz | |||
Sensibilidad | carga drivingvoltage:700VPP,Distancia:0.6m、Amplitud de eco:530MV | ||
-40~+80 ℃ | |||
≤3Kilos o0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@-3db: 10 ° ±10%, Ángulo agudo:23 ° ±10% | |||
Material de la carcasa | Pom、PVDF sello físico | ||
uso | Medidor de nivel ultrasónico, monitoreo, anti -colisión, seguridad | ||
Abajo con hilo M60 × 2 oG2A | |||
Nivel de protección | IP68 | ||
Peso | 490G ± 5% | ||
Instrucciones de cableado | Interfaz integrada (3pin, terminal de 2.54 mm): rojo positivo, negro negativo, alambre de escudo negro; Interfaz (3pin, terminal de 2.0 mm): blanco y negro para alambre del sensor de temperatura (MF58); | ||

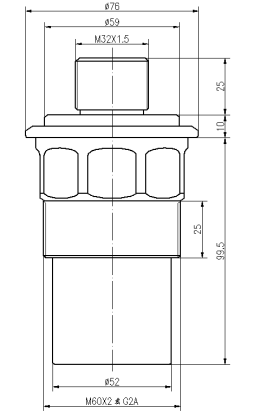

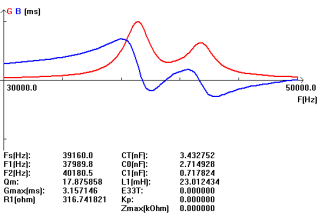

Curva de admisión | Diagrama de estructura del producto | ||
|
Aplicación de medición de nivel ultrasónico:
In ultrasónico sin contacto Medición de nivel, el sensor emite pulsos ultrasónicos en la dirección del medio, lo que luego los refleja hacia atrás.El tiempo transcurrido desde la emisión hasta la recepción de las señales es proporcional al nivel en el tanque. Los sensores ultrasónicos son ideales para aplicaciones estándar simples, ambos para líquidos y para sólidos.
¿Qué entra en la creación de un transductor?
El componente principal de un transductor de profundidad es el elemento piezocerámico. Es la parte que convierte los pulsos eléctricos en ondas de sonido, y cuando el Los ecos regresan, el elemento piezocerámico convierte las ondas de sonido en energía eléctrica. Los elementos piezocerámicos a menudo están en forma de disco, pero también pueden tener la forma de una barra o un anillo. Un transductor puede contener un elemento o una serie de elementos vinculados juntos llamado matriz. A El transductor está compuesto por seis componentes separados.
