PHA-21-30FC-F
Piezohannas
PHA-21-30FC-F
Diagrama de circuito de sensor de distancia ultrasónico de largo alcance de 21 kHz

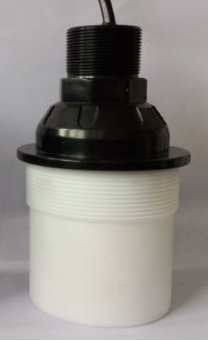

Elementos | Parámetros técnicos | Imagen | |
Nombre | 21khzanticorrosivotransductorCescribe(dividido) |
| |
Modelo | PHA-21-30FC-F | ||
Frecuencia | 21khz ±5% | ||
Distancia de detección | 1.0~25m | ||
Mínimo Paralelo Lmpeedance | 1100Ω ± 20% | ||
11000pf ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción:560vpp,Distancia:0.6m, Amplitud de eco:270mv | ||
-40~+ 80 ℃ | |||
≤3kilos or0.3mpa | |||
| ((Amplitud de rayo) Ancho de haz de media potencia @ -3db: 13 ° ± 2, Ángulo afilado: 31 ° ± 4 | ||
Alojamiento Material | Ptfe | ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
El hilo de elevación:M38 × 1.5,Fondo con hilo:M78 × 2 | |||
Nivel de protección | IP68 | ||
Peso | 1480 g ± 5% (largo:10m) | ||
Instrucciones de cableado | Tipo separado(de cuatro cables)Rojo:transductor+、blanco: transductor-、azul,Negro: Sensor de temperatura(MF58) Tipo separado(De tres cables)Rojo:transductor+、Azul: Sensor de temperatura +、negro:Línea común-; | ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
