PHA-49-08A
Piezohannas
PHA-49-08A
Transductor de rango de aire ultrasónico de 50kHz para medición de nivel
Especificación:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 49khz Transductor ultrasónico |
| |
Modelo | PHA-49-08A | ||
Frecuencia | 49khz ±5% | ||
Distancia de detección | 0.4～8m | ||
Mínimo paralelo lmpeedance | 270Ω ± 20％ | ||
2000PF ± 20％@ 1khz | |||
Sensibilidad | carga dvoltaje de riving：850VPP，Distancia:0.6m、Amplitud de eco:480mv | ||
-40～+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@ -3db: 9 ° ±10%， Ángulo agudo:20 ° ±10% | |||
Material de la carcasa | Pom | ||
uso | Calibrador de nivel ultrasónico, anti-colisión ultrasónica, telegría ecterónica | ||
Hilo inferior:M48 × 2oG1-1 / 2 | |||
Nivel de protección | IP68 | ||
Peso | 310g ± 5％ | ||
Instrucciones de cableado | integratTipo de ed：conector（3PIN, 2.54mm Terminal)Rojo +，Blanco-，Negro: Alambre blindado；conector（3pEn, 2.0mm Terminal）：blanco negro:sensor de temperatura（MF58）； | ||

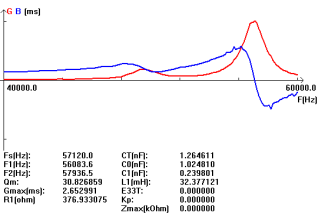

Curva de admitancia | Diagrama de la estructura del producto | ||
|
| ||
Aplicación de medición de nivel ultrasónico:
IN Medición de nivel ultrasónico sin contacto, el sensor emite pulsos ultrasónicos en la dirección del medio, que luego los refleja.El tiempo transcurrido de la emisión a la recepción de las señales es proporcional al nivel en el tanque. Los sensores ultrasónicos son ideales para aplicaciones estándar simples, tanto para líquidos como para sólidos.
¿Qué entra en la realización de un transductor?
El componente principal de un transductor de profundidad es el elemento piezocerámico. Es la parte que convierte los pulsos eléctricos en ondas de sonido, y cuando vuelven los ecos, el elemento piezocerámico convierte las ondas de sonido de nuevo en energía eléctrica. Los elementos piezocerámicos son los más a menudo en forma de disco, pero también pueden estar en forma de una barra o un anillo. Un transductor puede contener un elemento o una serie de elementos relacionados con una matriz. Un transductor está formado por seis componentes separados.
