PHA-32-08T
Piezohannas
PHA-32-08T

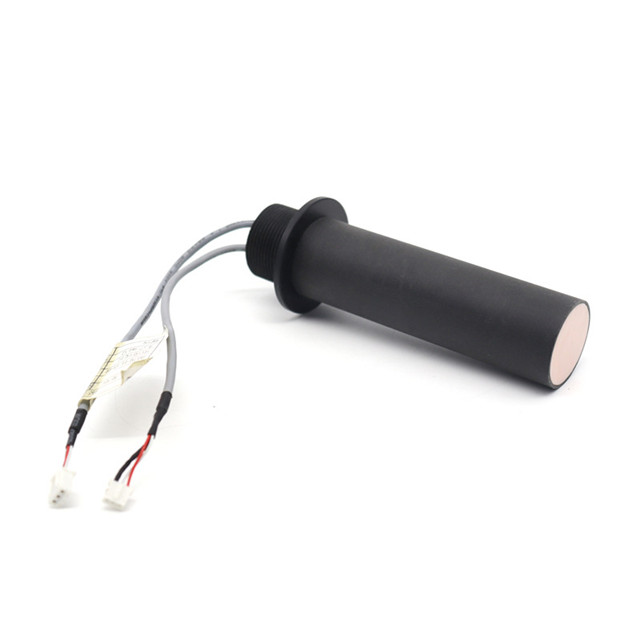

Transductor de rango de aire ultrasónico 34KHZ para medidor de nivel ultrasónico
Especificación:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico 32KHZ |
| |
Modelo | PHA-32-08T | ||
Frecuencia | 34khz ± 5% | ||
Distancia de detección | 0.5~8m | ||
Mínimo paralelo lmpeedance | 3400Ω ± 20% | ||
1700pf ± 20%@ 1khz | |||
Sensibilidad | |||
-40~+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@ -3db: 21 ° ± 10%, Ángulo afilado: 45 ° ± 10% | |||
Material de la carcasa | Pom | ||
uso | Calibrador de nivel ultrasónico, anti-colisión ultrasónica, telegría ecterónica | ||
Nivel de protección | IP68 | ||
Instrucciones de cableado | Interfaz integrada (3pin, terminal de 2.54 mm): rojo positivo, blanco negativo, alambre de escudo negro; Interfaz (3pin, terminal de 2.0 mm): blanco y negro para alambre de sensor de temperatura (MF58); | ||

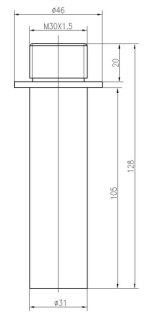

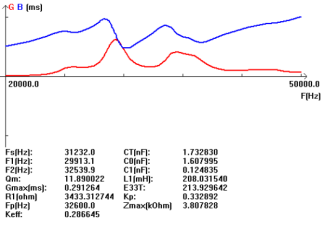

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Aplicación de calibre de nivel ultrasónico:
IN Medición de nivel ultrasónico sin contacto, el sensor emite pulsos ultrasónicos en la dirección del medio, que luego los refleja hacia atrás. El tiempo transcurrido de la emisión a la recepción de las señales es proporcional al nivel en el tanque. Los sensores ultrasónicos son ideales para aplicaciones estándar simples, tanto para líquidos como para sólidos.

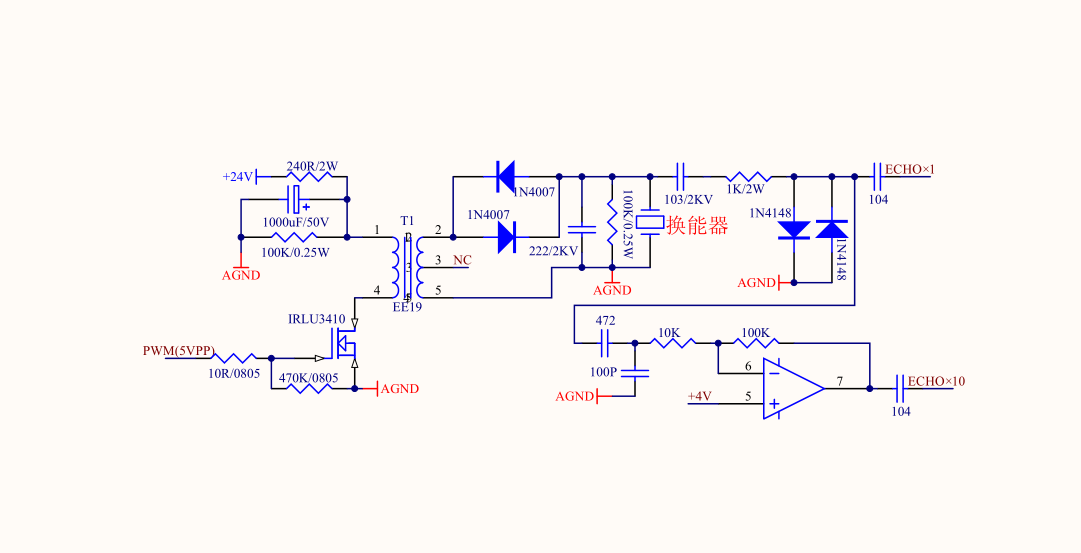

Conduciendo Cuicuit:
