PHW-500- como
Piezohannas
PHW-500-AS
Transductor de profundidad ultrasónica de acero inoxidable de 500 kHz para el telémetro de rango subacuático
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor de profundidad subacuática de 500kHz |
| |
Modelo | PHW-500- como | ||
Frecuencia | 500kHZ ±5% | ||
Distancia de detección | 0.30~30m | ||
Mínimo paralelo lmpeedance | 200Ω ± 20% | ||
1900PF ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción:23V、Distancia:0.3m、 Amplitud de eco:300 mV | ||
-10~+50 ℃ | |||
(Amplitud de rayo) Ancho de haz de media potencia@ -3db:7° ±10%, Ángulo agudo:15° ±10% | |||
Material de la carcasa | 304 | ||
Uso | Faltador de rango bajo el agua | ||
Comprobación del diagrama de estructura del producto a continuación | |||
Nivel de protección | IP68 | ||
Peso | 52g ± 5% (Largo:2.5m) | ||
Instrucciones de cableado | blanco:transductor+,Negro:transductor- | ||

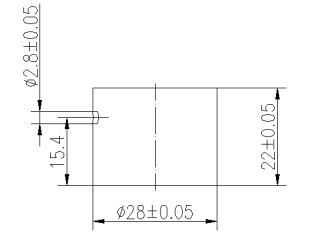

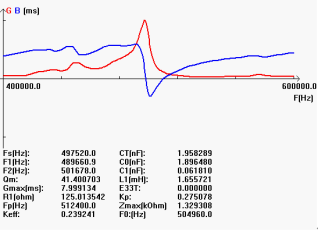

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Diagrama de bloques del transductor ultrasónico:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
