PHW-500-05G
Piezohannas
PHW-500-05G
Transductor de profundidad ultrasónica de 500kz para sensor de nivel de líquido
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 500khzTransductor de profundidad subacuática |
| |
Modelo | PHW-500-05g | ||
Frecuencia | 500khz ±5% | ||
Distancia de detección | 0.3~30m | ||
Mínimo paralelo lmpeedance | 85Ω ± 20% | ||
1900pf ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción:24 v、Distancia:0.3m、 Amplitud de eco:1200 MV | ||
-40~+ 80 ℃ | |||
≤10Kilos o 1MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@ -3db:5° ±10%, Ángulo agudo:11.7° ±10% | |||
Material de la carcasa | Pi | ||
Uso | Flowmeter ultrasónico, buscador de rango submarino, sensor de nivel de líquido | ||
Comprobación del diagrama de estructura del producto a continuación | |||
Nivel de protección | IP68 | ||
Peso | 200g ± 5% (Largo:2m) | ||
Instrucciones de cableado | Rojo:transductor+,Negro:transductor-(sensor de temperaturaes opcional ) | ||

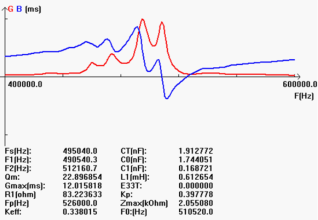

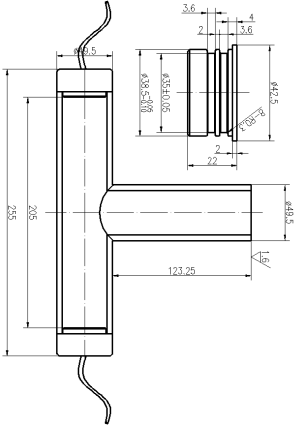

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Diagrama de bloques del transductor ultrasónico:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
