PHW-500-E
Piezohannas
PHW-500-E
Transductor de profundidad ultrasónica de 500kz medición de profundidad de 30 m para el medidor de flujo ultrasónico
1. Parámetros técnicos:

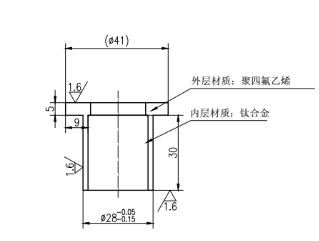

Elementos | Parámetros técnicos | Imagen | |
Nombre | 500khz transductor ultrasónico submarino |
| |
Modelo | PHW-500-E | ||
Frecuencia | 500khz ±5% | ||
Distancia de detección | 0.3~30m | ||
Mínimo Paralelo Lmpeedance | 300Ω ± 20% | ||
1600pf ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción: 24VPP, Distancia: 0.3m, Amplitud de eco: 400 mV | ||
-40~+ 80 ℃ | |||
≤3KILOS o 0.3MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia @ -3db: 4.0 ° ± 1, Ángulo afilado: 9.5 ° ± 2 | ||
Alojamiento Material | Pom | ||
Uso | Flowmeter ultrasónico, buscador de rango submarino | ||
Ver el dibujo de la estructura del producto. | |||
Nivel de protección | IP68 | ||
Peso | 110 g ± 5%(Longitud: 2m) | ||
Instrucciones de cableado | Rojo +, blanco-, negro: alambre blindado; (Sin sensor de temperatura por defecto) | ||

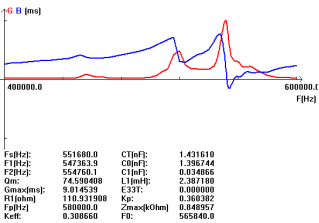

Curva de admitancia | Diagrama de la estructura del producto | ||
|
2. Diagrama esquemático del sensor de temperatura del transductor, diagrama esquemático del circuito de prueba
