PHW-1M-03A
Piezohannas
PHW-1M-03A
Transductor de profundidad ultrasónica bajo el agua de 1MHz para el medidor de flujo ultrasónico
Solicitud:
medidor de flujo ultrasónico
Finder de rango submarino
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor acústico subacuático de 1MHz
|
| |
Modelo | PHW-1M-03A | ||
Frecreación | 1MHZ ±5% | ||
Distancia de detección | 0.05~3m | ||
Mínimo paralelo lmpeedance | 45Ω ± 20% | ||
Capacidad | 3000pf ± 20%@ 1khz | ||
Sensibilidad | Voltaje de conducción:24 VPP、Distancia:0.3m、 Amplitud de eco:700 MV | ||
Operando Voltaje | Cima Voltaje<300vpp | ||
Operando Temperatura | -40~+ 80 ℃ | ||
Presión | ≤3Kilos o 0.3MPA | ||
Ángulo | (Amplitud de rayo)Ancho de haz de media potencia @ -3db: 4 ° ± 1, Ángulo afilado: 9 ° ± 2 | ||
Material de la carcasa | Pom | ||
Uso | Flowmeter ultrasónico, buscador de rango submarino | ||

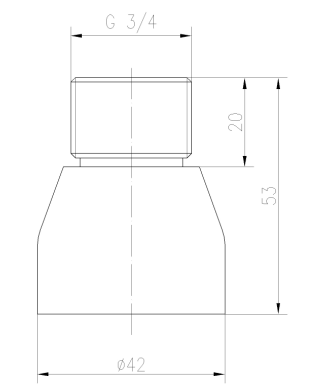

Instalación Dimensión | Verificación del productoDiagrama de estructura a continuación | ||
Nivel de protección | IP68 | ||
Peso | 460 g ± 5% (Longitud: 10m) | ||
Instrucciones de cableado | Rojo: Transductor +, blanco: transductor-,Negro: Alambre blindado (sin sensor de temperatura) | ||

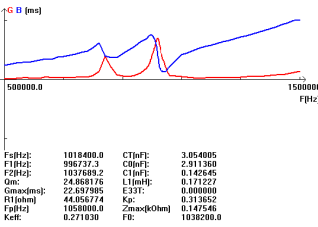

Curva de admitancia | PbarroStructríaDiAgram | ||
|
