PHA-40-12C-F
Piezohannas
PHA-40-12C-F
Transductor de piezo ultrasónico 40kHz para sensor de nivel
Especificación:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 40khztransductor |
| |
Modelo | PHA-40-12C-F | ||
Frecuencia | 40khz ±5% | ||
Distancia de detección | 0.5~12m | ||
Mínimo Paralelo Lmpeedance | 200Ω ± 20% | ||
3200pf ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción:700VPP,Distancia:0.6m, Amplitud de eco:470mv | ||
-40~+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia @ -3db: 7 ° ±10%, Ángulo agudo:16 ° ±10% | ||
Alojamiento Material | abdominales | ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
Nivel de protección | IP68 | ||
Peso | 1160 g ± 5% (10M) | ||
Instrucciones de cableado | separado type(de cuatro cables)Rojo:transductor+、blanco: transductor-、azul,Negro: Sensor de temperatura(MF58)Tipo separado(De tres cables)Rojo:transductor+、Azul: Sensor de temperatura +、negro:Línea común-; | ||

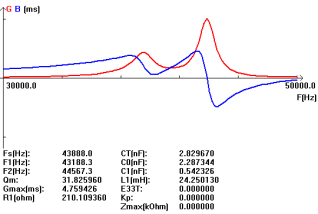

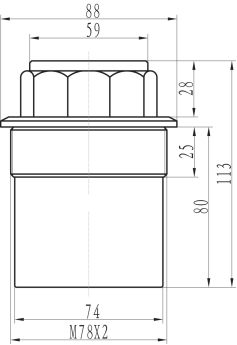

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Aplicación de medición de nivel ultrasónico:
IN Medición de nivel ultrasónico sin contacto, el sensor emite pulsos ultrasónicos en la dirección del medio, que luego los refleja.El tiempo transcurrido de la emisión a la recepción de las señales es proporcional al nivel en el tanque. Los sensores ultrasónicos son ideales para aplicaciones estándar simples, tanto para líquidos como para sólidos.
