PHW-40-500A
Piezohannas
PHW-40-500A

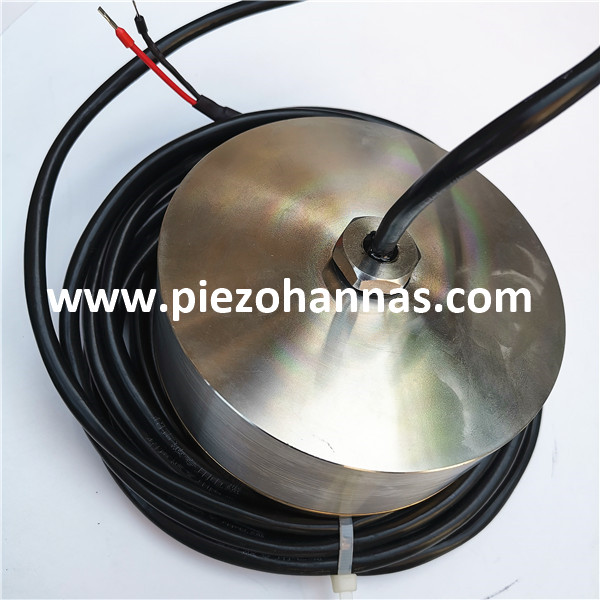

Transductor de perforación de pozo de pozo de fondo ultrasónico 40KHZ para sensores de pozo de fondo
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico 40kHz |
| |
Modelo | PHW-40-500A | ||
Frecuencia | 40khz ± 10% | ||
Mínimo paralelo lmpeedance | 150Ω ± 20% | ||
39000pf ± 20% @ 1kHz | |||
Sensibilidad | sin carga pnaica Voltaje: 500vpp, distancia 0.7m, Amplitud de eco: 15v | ||
-40 ~ + 80 ℃ | |||
≤10kilos o 1MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia @ -3dB: 15.6 ° ± 10%, Ángulo afilado: 37 ° ± 10% | |||
Material de la carcasa | 304 + pi | ||
Uso | Transductor de perforación de pozo | ||
Revisar el diagrama de la estructura del producto | |||
Nivel de protección | IP68 | ||
Peso | 7000g ± 5% (Largo: 20m) | ||
Instrucciones de cableado | (tercera línea): rojo: transductor +, verde: sensor de temperatura +, negro: público -; | ||

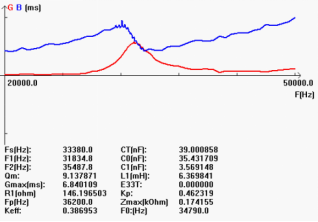

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Diagrama de bloques del transductor ultrasónico:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
Un transductor ultrasónico de pozo de fondo para adquirir una imagen de superficie del pozo de alta resolución en las duras condiciones de operación ambiental experimentadas durante la perforación. El transductor ultrasónico se diseñó y se desarrolló para incorporarse en una herramienta de perforación de pozo de fondo para adquirir una señal de eco de pulso de la pared del pozo, conocida en la industria como imágenes mientras se perforaba. El diseño del transductor incorporó el modelado acústico para lograr la sensibilidad deseada y el ancho de banda usando un elemento piezoeléctrico compuesto, dos capas de coincidencia de impedancia y un alto respaldo de impedancia. Las técnicas de diseño mecánico, que incluyen un procedimiento de fabricación que produce enlaces confiables entre capas, una carcasa resistente y un empaque transductor resistente al impacto, se eligieron para garantizar la confiabilidad del transductor en el entorno del fondo de fondo.
