PHA-49-08PB-F
Piezohannas
PHA-49-08PB-F
Transductor de nivel ultrasónico de 49kHz para nivel de líquido
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 49khzTipo de Transductor Antiorrosivo PB (tipo separado) |
| |
Modelo | PHA-49-08PB-F | ||
Frecuencia | 49khz ± 5% | ||
Distancia de detección | 0.4 ~ 8m | ||
Mínimo Paralelo Lmpeedance | 390Ω ± 20% | ||
3400pf ± 20% @ 1khz | |||
Sensibilidad | Voltaje de conducción:750vpp, distancia: 0.6m, Amplitud de eco: 400mv | ||
-40~+ 80 ℃ | |||
≤3Kilos o0.3mpa | |||
| (Amplitud de rayo)Ancho de haz de media potencia @ -3db: 8 ° ± 2, Ángulo afilado: 18 ° ± 4 | ||
Material de la carcasa | Pom, pvdf | ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
El hilo de elevación: M32 * 1.5, fondo con hilo: M60 × 2 o G2A | |||
Nivel de protección | IP68 | ||
Peso | 940 g ± 5% (longitud: 10m) | ||
Instrucciones de cableado | Tipo separado(de cuatro cables)Rojo:transductor+、blanco: transductor-、azul,Negro: Sensor de temperatura(MF58) Tipo separado(De tres cables)Rojo:transductor+、Azul: Sensor de temperatura +、negro:Línea común-; | ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
Diagrama de bloques de transductor de distancia ultrasónica:
Diagrama esquemático del sensor de temperatura:
Dividido TaxiLe instrucción:
El cable estándar es de 10 m, la señal atenuará 6dB por cada 50 m de alambre.
1.Tres instrucciones de cableado del núcleo:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: público -
2. Las instrucciones de cableado del núcleo:
Rojo: Transductor +
Amarillo: Transductor -
Azul, Negro: Sensor de temperatura +
Aplicación of ultrmedidores de nivel asónico

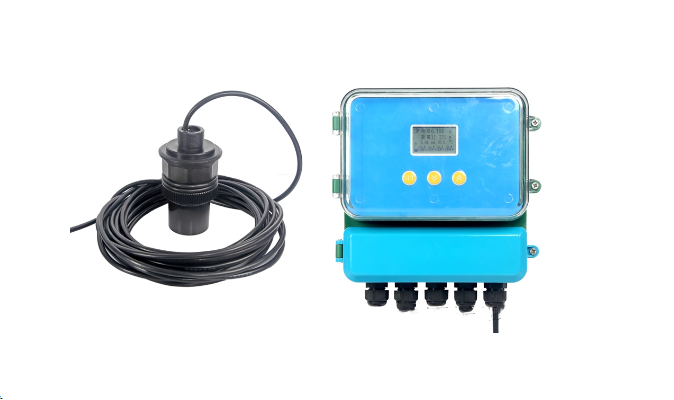

Imagen de la aplicación de medidores de nivel ultrasónico:
