PHA-64-05FC-F
Piezohannas
PHA-64-05FC-F

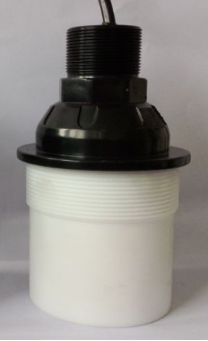

Transductor de nivel ultrasónico 64kHz para sensores de nivel de líquido
Elementos | Parámetros técnicos | Imagen | |
Nombre | 64khz Transductor anticorrosivo C Tipo C （tipos de división） |
| |
Modelo | PHA-64-05FC-F | ||
Frecuencia | 64Khz ±5% | ||
Distancia de detección | 0.4～5m | ||
Mínimo Paralelo Lmpeedance | 1700Ω ± 20％ | ||
Capacidad | 2500pf ± 20％@ 1khz | ||
Sensibilidad | Voltaje de conducción::800vpp，Distancami:0.6m， Amplitud de eco：150mv | ||
Operando Voltaje | Cima Voltaje<1500vpp | ||
Operando Temperatura | -40～+ 80 ℃ | ||
Presión | ≤3kilos o 0.3MPA | ||
Ángulo | (Amplitud de rayo)Ancho de haz de media potencia @ -3db: 4 ° ± 2, Ángulo afilado: 10 ° ± 4 | ||
Alojamiento Material | Ptfe
| ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
Instalación Dimensión | El hilo de elevación：M38 × 1.5，Fondo con hilo:M78 × 2 | ||
Nivel de protección | IP68 | ||
Peso | 1160 g ± 5% (Largo：10m） | ||
Instrucciones de cableado | Tipo separado（de cuatro cables）: Rojo: transductor +, blanco: transductor, azul, negro: sensor de temperatura (MF58); Tipo separado (tres hilos): rojo: transductor +, azul: sensor de temperatura +, negro: línea común- | ||

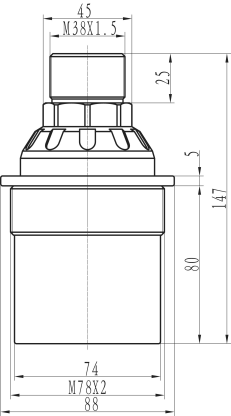

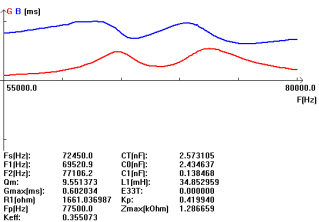

Curva de admitancia | Diagrama de la estructura del producto | ||
|
| ||
Diagrama de bloques del transductor ultrasónico:
Diagrama esquemático del sensor de temperatura:
Instrucción de cable de tipo dividido:
El cable estándar es de 10 m, la señal atenuará 6dB por cada 50 m de alambre.
1.Tres instrucciones de cableado del núcleo:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: público -
2. Las instrucciones de cableado del núcleo:
Rojo: Transductor +
Amarillo: Transductor -
Azul, Negro: Sensor de temperatura +
Transdu de nivel ultrasónicoAplicación CER:
Una amplia gama de sistemas de medición de sensores de nivel están disponibles para abordar los diversos parámetros, como una amplia gama de aplicaciones, necesidades de alta precisión y requisitos y prácticas de instalación del sistema. Las tecnologías de medición están disponibles en diferentes versiones para abordar una amplia gama de necesidades de medición, o para abordar una aplicación específica.
Los sensores de nivel de líquido se denominan los sensores utilizados para detectar niveles líquidos o interfaces entre líquidos, como agua y aceite o sólidos y líquidos. Estos sensores también se pueden definir como transductores o como sistemas integrados con capacidades de instrumentación y control. Este tipo de sensor de nivel de líquido es uno de los sensores más importantes y desempeña un papel vital en la variedad de aplicaciones industriales y de consumo.
Transductor de nivel ultrasónico 64kHz para sensores de nivel de líquido
Elementos | Parámetros técnicos | Imagen | |
Nombre | 64khz Transductor anticorrosivo C Tipo C （tipos de división） |
| |
Modelo | PHA-64-05FC-F | ||
Frecuencia | 64Khz ±5% | ||
Distancia de detección | 0.4～5m | ||
Mínimo Paralelo Lmpeedance | 1700Ω ± 20％ | ||
Capacidad | 2500pf ± 20％@ 1khz | ||
Sensibilidad | Voltaje de conducción::800vpp，Distancami:0.6m， Amplitud de eco：150mv | ||
Operando Voltaje | Cima Voltaje<1500vpp | ||
Operando Temperatura | -40～+ 80 ℃ | ||
Presión | ≤3kilos o 0.3MPA | ||
Ángulo | (Amplitud de rayo)Ancho de haz de media potencia @ -3db: 4 ° ± 2, Ángulo afilado: 10 ° ± 4 | ||
Alojamiento Material | Ptfe
| ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
Instalación Dimensión | El hilo de elevación：M38 × 1.5，Fondo con hilo:M78 × 2 | ||
Nivel de protección | IP68 | ||
Peso | 1160 g ± 5% (Largo：10m） | ||
Instrucciones de cableado | Tipo separado（de cuatro cables）: Rojo: transductor +, blanco: transductor, azul, negro: sensor de temperatura (MF58); Tipo separado (tres hilos): rojo: transductor +, azul: sensor de temperatura +, negro: línea común- | ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
| ||
Diagrama de bloques del transductor ultrasónico:
Diagrama esquemático del sensor de temperatura:
Instrucción de cable de tipo dividido:
El cable estándar es de 10 m, la señal atenuará 6dB por cada 50 m de alambre.
1.Tres instrucciones de cableado del núcleo:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: público -
2. Las instrucciones de cableado del núcleo:
Rojo: Transductor +
Amarillo: Transductor -
Azul, Negro: Sensor de temperatura +
Transdu de nivel ultrasónicoAplicación CER:
Una amplia gama de sistemas de medición de sensores de nivel están disponibles para abordar los diversos parámetros, como una amplia gama de aplicaciones, necesidades de alta precisión y requisitos y prácticas de instalación del sistema. Las tecnologías de medición están disponibles en diferentes versiones para abordar una amplia gama de necesidades de medición, o para abordar una aplicación específica.
Los sensores de nivel de líquido se denominan los sensores utilizados para detectar niveles líquidos o interfaces entre líquidos, como agua y aceite o sólidos y líquidos. Estos sensores también se pueden definir como transductores o como sistemas integrados con capacidades de instrumentación y control. Este tipo de sensor de nivel de líquido es uno de los sensores más importantes y desempeña un papel vital en la variedad de aplicaciones industriales y de consumo.
