PHA-40-12E-F
Piezohannas
PHA-40-12E-F
Transductor de nivel ultrasónico 40kHz para sensores de nivel ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 40khztransductorEescribe(Tipo separado) |
| |
Modelo | PHA-40-12E-F | ||
Frecuencia | 40khz ±5% | ||
Distancia de detección | 0.5~12m | ||
Mínimo Paralelo Lmpeedance | 400Ω ± 20% | ||
5000pf ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción:700vpp,Distancia:0.6m, Amplitud de eco:430mv | ||
-40~+ 80 ℃ | |||
≤3kiloso0.3MPA | |||
| (Amplitud de rayo)Ancho de haz de media potencia @ -3dB: 10 ° ± 2, Ángulo afilado: 23 ° ± 3 | ||
Alojamiento Material | abdominales | ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
Levantando el hilo:M32 × 1.5, Fondo con hilo:M60 × 2oG2A | |||
Nivel de protección | IP68 | ||
Peso | 930g ± 5%(largo:10M) | ||
Instrucciones de cableado | Tipo separado (cuatro hilos): rojo:transductor+, Blanco:transductor-, azul, negro: sensor de temperatura (MF58); Tipo separado(De tres cables)Rojo:transductor+、Azul: Sensor de temperatura +、negro:Línea común-;
| ||

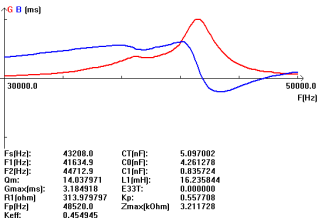

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Esquema del circuito de prueba del transductor:
Solicitud de sensor de nivel ultrasónico
Los sensores ultrasónicos / niveles miden la distancia utilizando ondas ultrasónicas. La cabeza del sensor emite una ola ultrasónica y recibe la onda reflejada hacia atrás del objetivo. Los sensores ultrasónicos / niveles miden la distancia al objetivo midiendo el tiempo entre la emisión y la recepción.
ApliqueImagen de la imagen:
