PHA-21-30FC-FB
Piezohannas
PHA-21-30FC-FB
Transductor de nivel de líquido ultrasónico 21kHz para sensor de nivel
Especificación:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 21khzAnticrorrosión a prueba de explosionesTransductor ultrasónico |
| |
Modelo | PHA-21-30FC-FB | ||
Frecuencia | 21khz ±5% | ||
Distancia de detección | 1.0~25m | ||
Mínimo paralelo lmpeedance | 1100Ω ± 20% | ||
11000pf ± 20%@ 1khz | |||
Sensibilidad | cargadvoltaje de riving::560VPP,Distancia:0.6m、Amplitud de eco:270mv | ||
-40~+ 80 ℃ | |||
≤3kilos o 0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia @ -3db: 13 ° ±10%, Ángulo afilado: 31 ° ±10% | |||
Material de la carcasa | Ptfe | ||
uso | Calibrador de nivel ultrasónico, anti-colisión ultrasónica, telegría ecterónica | ||
Nivel de protección | IP68 | ||
Peso | 1480 g ± 5% (10m) | ||
Instrucciones de cableado | Interfaz integrada (3pin, terminal de 2.54 mm): rojo positivo, blanco negativo, alambre de escudo negro; Interfaz (3pin, terminal de 2.0 mm): blanco y negro para alambre de sensor de temperatura (MF58); | ||

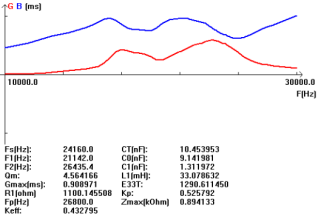

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Aplicación de medición de nivel ultrasónico:
La medición de nivel ultrasónico con sensores prosónicos proporciona medición continua, sin contacto y de nivel sin mantenimiento de fluidos, pastas, lodos y polvorientos a materiales a granel gruesos. La medición no se ve afectada por la constante dieléctrica, la densidad o la humedad y que también se ve afectada por la acumulación debido al efecto autolimpiante de los sensores. Echa un vistazo a la amplia gama de dispositivos Prosonic para la medición de nivel ultrasónico y haga clic en el botón de abajo.El método ultrasónico es una solución probada, así como una solución rentable para la medición de nivel en líquidos y sólidos a granel. Los instrumentos están disponibles como versiones compactas o separadas. Este principio de medición se caracteriza por una fácil planificación y montaje, la puesta en servicio rápida y segura, una larga vida útil y los costos de mantenimiento reducidos. Las aplicaciones típicas incluyen medios abrasivos y agresivos, incluso en condiciones ambientales aproximadas.
