Pl-2m-01f
Piezohannas
PL-2M-01F

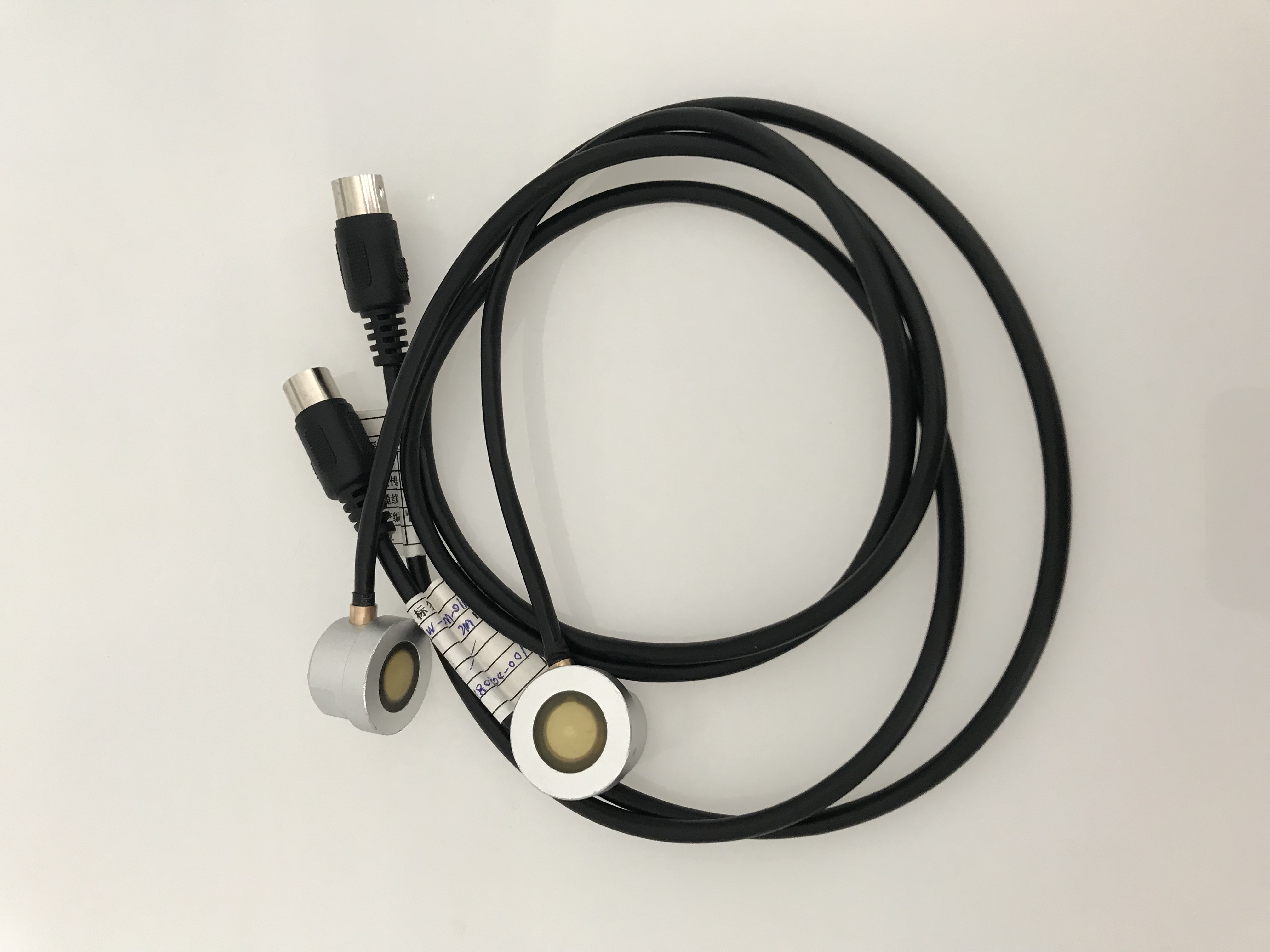

Transductor de nivel de combustible ultrasónico 2MHz para medidor de nivel de aceite
Elementos | Parámetros técnicos | Imagen | |||
Nombre | Ultrasónico transductor portanque de automóviles petróleo nivel (montado fuera de) |
| |||
Modelo | Pl-2m-01f | ||||
Frecuencia | 2MHz±30khz | ||||
Distancia de detección | 0.03～2m | ||||
Mínimo paralelo lmpeed | 10Ω±20％ | ||||
Capacidad | 2300pf±20％@ 1khz | ||||
Sensibilidad | Voltaje de conducción：24 VPP、Distancia：0.3m、 Echo Amplitud: 900 MV | ||||
Operando Voltaje | Cima | Voltaje＜150vpp | |||
Operando Temperatura e | -40～+80℃ | ||||
Presión | ≤3KILOS o 0.3MPA | ||||
Ángulo | (Ancho de haz) haz de media potencia Ancho @ -3db: 2.4° ±0.5，Ángulo afilado: 5.7° ±1 | ||||
Material de la carcasa | 2A12 | ||||
Uso | Detección del nivel de aceite del tanque de combustible, Finder de rango submarino | ||||
Instalación Dimensión | Revisar el diagrama de la estructura del producto debajo | ||||
Nivel de protección | IP68 | ||||
Peso | 240 g±5% (Largo：5m + 1m） | ||||
Instrucciones de cableado | Instrucciones de cableado： 1→negativoElectrodo de cerámica piezoeléctrica 2→Electrodo positivo de cerámica piezoeléctrica 3→MF58 temperatura 4→MF58 temperatura | ||||
| |||||
| |||||

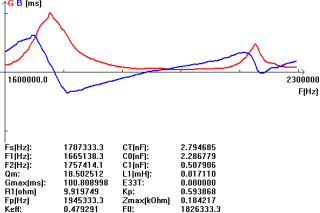

Curva de admitancia | Diagrama de la estructura del producto | ||||
|
|
Transductor de nivel ultrasónico de combustible:
Este detector de nivel de combustible ultrasónico utiliza la tecnología de detección de ultrasonidos para medir la altura del nivel de combustible en el recipiente y la salida de una señal eléctrica estándar después de la procesamiento del circuito. Los sensores ultrasónicos se adhieren al exterior en la parte inferior del tanque de combustible y sin necesidad directamente para contactar con el nivel de combustible que podría ser de detección en tiempo real la altura del nivel de combustible. Podría ser ampliamente utilizado en varios tipos de vehículos para la medición y el monitoreo del combustible, también podrían combinarse con la tecnología de comunicación GPS / GPRS, a través de la plataforma de administración de software de computadora para lograr vehículos de gestión científica, prevenir el comportamiento del robo de combustible y guardar el costo operativo del vehículo.
Imagen de la aplicación:
Transductor de nivel de combustible ultrasónico 2MHz para medidor de nivel de aceite
Elementos | Parámetros técnicos | Imagen | |||
Nombre | Ultrasónico transductor portanque de automóviles petróleo nivel (montado fuera de) |
| |||
Modelo | Pl-2m-01f | ||||
Frecuencia | 2MHz±30khz | ||||
Distancia de detección | 0.03～2m | ||||
Mínimo paralelo lmpeed | 10Ω±20％ | ||||
Capacidad | 2300pf±20％@ 1khz | ||||
Sensibilidad | Voltaje de conducción：24 VPP、Distancia：0.3m、 Echo Amplitud: 900 MV | ||||
Operando Voltaje | Cima | Voltaje＜150vpp | |||
Operando Temperatura e | -40～+80℃ | ||||
Presión | ≤3KILOS o 0.3MPA | ||||
Ángulo | (Ancho de haz) haz de media potencia Ancho @ -3db: 2.4° ±0.5，Ángulo afilado: 5.7° ±1 | ||||
Material de la carcasa | 2A12 | ||||
Uso | Detección del nivel de aceite del tanque de combustible, Finder de rango submarino | ||||
Instalación Dimensión | Revisar el diagrama de la estructura del producto debajo | ||||
Nivel de protección | IP68 | ||||
Peso | 240 g±5% (Largo：5m + 1m） | ||||
Instrucciones de cableado | Instrucciones de cableado： 1→negativoElectrodo de cerámica piezoeléctrica 2→Electrodo positivo de cerámica piezoeléctrica 3→MF58 temperatura 4→MF58 temperatura | ||||
| |||||
| |||||
Curva de admitancia | Diagrama de la estructura del producto | ||||
|
|
Transductor de nivel ultrasónico de combustible:
Este detector de nivel de combustible ultrasónico utiliza la tecnología de detección de ultrasonidos para medir la altura del nivel de combustible en el recipiente y la salida de una señal eléctrica estándar después de la procesamiento del circuito. Los sensores ultrasónicos se adhieren al exterior en la parte inferior del tanque de combustible y sin necesidad directamente para contactar con el nivel de combustible que podría ser de detección en tiempo real la altura del nivel de combustible. Podría ser ampliamente utilizado en varios tipos de vehículos para la medición y el monitoreo del combustible, también podrían combinarse con la tecnología de comunicación GPS / GPRS, a través de la plataforma de administración de software de computadora para lograr vehículos de gestión científica, prevenir el comportamiento del robo de combustible y guardar el costo operativo del vehículo.
Imagen de la aplicación:
