PHA-200-01G
Piezohannas
PHA-200-01G

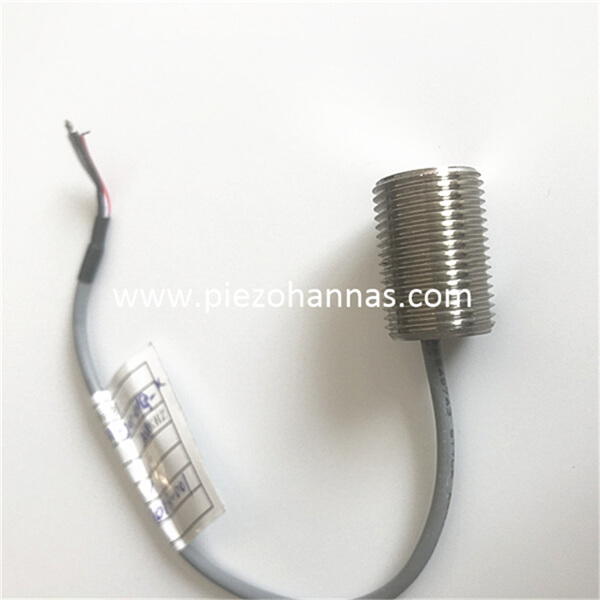

Transductor de gas ultrasónico de acero inoxidable de 200kHz para medidor de gas
Elementos | Parámetros técnicos | Imagen | |
Nombre | 200 kHz ultrasónico transductor |
| |
Modelo | PHA-200-01G | ||
Frecuencia | 200kHz ± 5% | ||
Distancia de detección | 0.10～1,5 m | ||
Mínimo Lmpedance paralelo | 900Ω ± 20％ | ||
600pf ± 20％@1kHz | |||
Sensibilidad | |||
-40～+80 ℃ | |||
≤3Kilos o 0.3MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia@-3db: 6 ° ± 2， Ángulo agudo:16 ° ± 4 | ||
Alojamiento Material | acero inoxidable | ||
Uso | Medidor de flujo de gas ultrasónico | ||
hilo：M18*1.5 | |||
Nivel de protección | IP68 | ||
Peso | |||
Instrucciones de cableado | Tipo integrado: conector：Rojo+, blanco-, negro: alambre blindado ；
| ||
Curva de admisión | Diagrama de estructura del producto | ||
| | ||
Aplicación de medición del flujo de gas:
Cuando tomamos la decisión de comenzar el proceso de desarrollo de un nuevo medidor de flujo ultrasónico de sujetación de gas, teníamos dos objetivos claros en mente: poder proporcionar mediciones de flujo precisas y confiables, y hacerlo en las aplicaciones donde otros instrumentos existentes no lo harían . A partir de ese momento, el enfoque se ha centrado no solo en desarrollar una tecnología tan buena como la disponible en el mercado, sino en algo que llevó a la industria a un nuevo nivel.
El medidor de flujo de gas conserva muchas de las características populares de la gama, como el diseño robusto, la facilidad de uso y los sensores de alta calidad, pero se casa con esto con hardware ultrasónico completamente nuevo. Se requirió esta nueva generación de instrumentos para cumplir con los objetivos exigentes establecidos por la compañía al medir un medio más exigente de condiciones variables. La característica clave de nuestra tecnología de gas es que puede tomar estas mediciones, en tuberías de acero, hasta la presión atmosférica. Los instrumentos tienen un rango de medición de 0.1 ... 75 m/s de gas con hasta un 5 % de contenido de humedad.
Transductor de gas ultrasónico de acero inoxidable de 200kHz para medidor de gas
Elementos | Parámetros técnicos | Imagen | |
Nombre | 200 kHz ultrasónico transductor |
| |
Modelo | PHA-200-01G | ||
Frecuencia | 200kHz ± 5% | ||
Distancia de detección | 0.10～1,5 m | ||
Mínimo Lmpedance paralelo | 900Ω ± 20％ | ||
600pf ± 20％@1kHz | |||
Sensibilidad | |||
-40～+80 ℃ | |||
≤3Kilos o 0.3MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia@-3db: 6 ° ± 2， Ángulo agudo:16 ° ± 4 | ||
Alojamiento Material | acero inoxidable | ||
Uso | Medidor de flujo de gas ultrasónico | ||
hilo：M18*1.5 | |||
Nivel de protección | IP68 | ||
Peso | |||
Instrucciones de cableado | Tipo integrado: conector：Rojo+, blanco-, negro: alambre blindado ；
| ||
Curva de admisión | Diagrama de estructura del producto | ||
| | ||
Aplicación de medición del flujo de gas:
Cuando tomamos la decisión de comenzar el proceso de desarrollo de un nuevo medidor de flujo ultrasónico de sujetación de gas, teníamos dos objetivos claros en mente: poder proporcionar mediciones de flujo precisas y confiables, y hacerlo en las aplicaciones donde otros instrumentos existentes no lo harían . A partir de ese momento, el enfoque se ha centrado no solo en desarrollar una tecnología tan buena como la disponible en el mercado, sino en algo que llevó a la industria a un nuevo nivel.
El medidor de flujo de gas conserva muchas de las características populares de la gama, como el diseño robusto, la facilidad de uso y los sensores de alta calidad, pero se casa con esto con hardware ultrasónico completamente nuevo. Se requirió esta nueva generación de instrumentos para cumplir con los objetivos exigentes establecidos por la compañía al medir un medio más exigente de condiciones variables. La característica clave de nuestra tecnología de gas es que puede tomar estas mediciones, en tuberías de acero, hasta la presión atmosférica. Los instrumentos tienen un rango de medición de 0.1 ... 75 m/s de gas con hasta un 5 % de contenido de humedad.
