Transductor de flujo ultrasónico de tipo ultrasónico de tipo 110 MHz para el medidor de flujo ultrasónico

Compartir con:

Transductor de flujo ultrasónico de tipo ultrasónico de tipo 110 MHz para el medidor de flujo ultrasónico

Aplicación: Crafto de flujo ultrasónico, Finder

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHW-110-01EC
Marca del producto:
Piezohannas
Código De Producto:
PHW-110-01EC

Descripción del producto

Transductor de flujo ultrasónico de tipo ultrasónico de tipo 110 MHz para el medidor de flujo ultrasónico

Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	110megahercio InsertaredTransductor ultrasónico submarino
Modelo	PHW-110-01eC
Frecuencia	110kHZ ±5%
Distancia de detección	0.6～10m
Mínimo paralelo lmpeedance	350Ω ± 20％
Capacidad	2500pf ± 20％@ 1khz
Sensibilidad	dsaltovoltaje:24v、Distancia:0.3m、Amplitud de eco:：1.0 v
Operando Voltaje	Cima Voltaje＜300VPP
Operando Temperatura	-40～+ 80 ℃
Presión	≤10Kilos o 1MPA
Material de la carcasa	Pom
uso	medidor de flujo ultrasónico，Finder de rango submarino
Instalación Dimensión	Ver Estructura del producto Dibujo para más detalles
Nivel de protección	IP68
Peso	55g ± 5% (Longitud de cable：2m）
Instrucciones de cableado	Rojo (o azul): transductor +, negro: transductor -, amarillo: alambre de blindaje; (sensor de temperaturaes opcional)

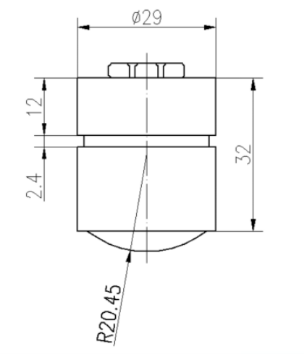

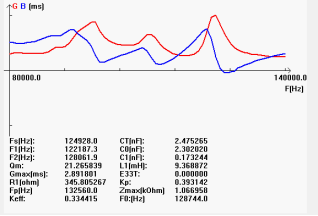

Curva de admitancia		Diagrama de la estructura del producto

Diagrama de bloques del transductor ultrasónico:

0ryjg8d (6_q9xm% 86pdg

Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):

O3`1pa5yr5% z5`dq1r
Instrucción de cable de tipo integrado:

1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje

2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

Rojo y negro son el cableado del sensor de temperatura.

Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB

Instrucciones de cableado de tres núcleos:

Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-

Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura

Transductor ultrasónico submarino Transductor de flujo ultrasónico Transductor submarino para un caudalímetro ultrasónico Tipo de transductor ultrasónico tipo insertado piezoeléctrico ultrasónico caudalímetro transductor Transductor ultrasónico piezoeléctrico de 110MHz. Transductor de caudalímetro ultrasónico insertado Sensor de flujo ultrasónico 110kHz Medición de flujo de transductor ultrasónico Transductor ultrasónico piezoeléctrico de 110kHz.
