Transductor de flujo ultrasónico de tipo de inserción de 1MHz

Compartir con:

Transductor de flujo ultrasónico de tipo de inserción de 1MHz

Aplicación: Medidor de flujo ultrasónico.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHW-1M-01E
Marca del producto:
Piezohannas
Código De Producto:
PHW-1M-01E

Descripción del producto

Transductor de flujo ultrasónico de tipo de inserción de 1MHz

Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	Transductor de flujo ultrasónico de inserción de 1MHz
Modelo	PHW-1M-01E
Frecuencia	1MHZ ± 5%
Distancia de detección	0.05 ~ 3m
Mínimo Paralelo Lmpeedance	25Ω ± 20%
Capacidad	2800pf ± 20% @ 1khz
Sensibilidad	Voltaje de conducción：24VPP, Distancia: 0.3m, Amplitud de eco: 1.6 v
Operando Voltaje	Cima Voltaje<300vpp
Operando Temperatura	-40 ~ + 80 ℃
Presión	≤3kilos o 0.3MPA
Ángulo	(Amplitud de rayo)Ancho de haz de media potencia @ -3db: 3.2 ° ± 1, Ángulo afilado: 7.5 ° ± 2
Material de la carcasa	Pom
Uso	medidor de flujo ultrasónico，Finder de rango submarino
Instalación Dimensión	Ver el dibujo de la estructura del producto.
Nivel de protección	IP68
Peso	50 g ± 5% (longitud: 2m)
Instrucciones de cableado	Rojo +, blanco-, negro: alambre blindado (el sensor de temperatura es opcional)

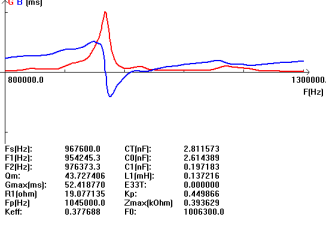

Curva de admitancia		Diagrama de la estructura del producto

Diagrama de bloques del transductor ultrasónico:

Diagrama esquemático del sensor de temperatura:

Instrucción de cable de tipo dividido:

El cable estándar es de 10 m, la señal atenuará 6dB por cada 50 m de alambre.

1. Tres instrucciones de cableado del núcleo:

Rojo: Transductor +

Azul: Sensor de temperatura +

Negro: público -

Acl0c4p5nwr07zufq (i7mf

Transductor ultrasónico de inserción de 1MHz Transductor para un caudalímetro ultrasónico Transductor de flujo ultrasónico de inserción Tipo de inserción Transductor de flujo de flujo Transductor de flujo de agua ultrasónico de 1MHz Transductor de flujo de agua ultrasónico Sensor ultrasónico para flujo de agua Transductor ultrasónico para un caudalímetro ultrasónico Transductor de medidor de flujo de tipo inserción Transductor de caudalímetro ultrasónico de 1MHz
