Pl-1m-01j
Piezohannas
PL-1M-01J
Transductor de flujo ultrasónico de bronce 1MHz para el medidor de flujo ultrasónico
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico para el caudalímetro de calor (caja de latón) |
| |
Modelo | Pl-1m-01j | ||
Frecuencia | 1MHZ ± 30KHZ | ||
Distancia de detección | 0.05～3m | ||
Mínimo paralelo lmpeedance | 50Ω ± 20％ | ||
1200pf ± 20％@ 1khz | |||
Sensibilidad | Voltaje de conducción:24vpp、Distancia: 0.3m、 Amplitud de eco: 320mv | ||
-40～+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@ -3db: 5 ° ± 1， Ángulo agudo:12 ° ± 2 | |||
Material de la carcasa | latón | ||
Uso | Flowmeter ultrasónico, buscador de rango submarino | ||
Comprobación del diagrama de estructura del producto a continuación | |||
Nivel de protección | IP68 | ||
Peso | 17g ± 5% (Largo：25 cm） | ||
Instrucciones de cableado | Rojo:transductor+，Blanco:transductor-, negro: alambre blindado(El alambre del sensor de temperatura es opcional)
| ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
| ||

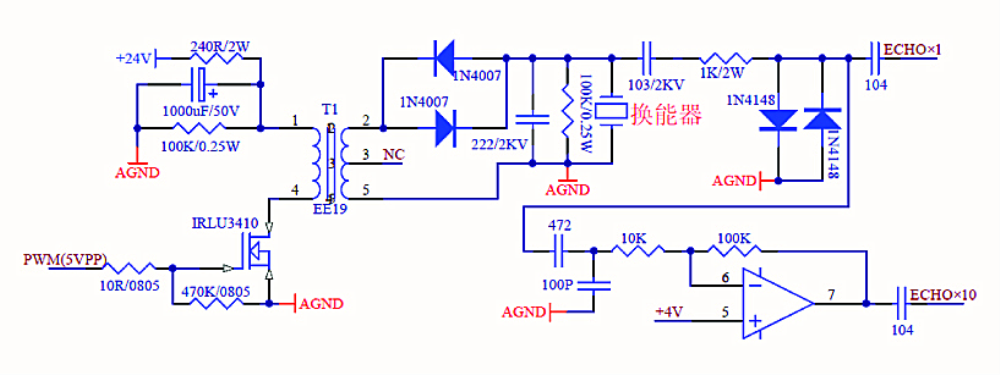

Diagrama esquemático del circuito de prueba del transductor

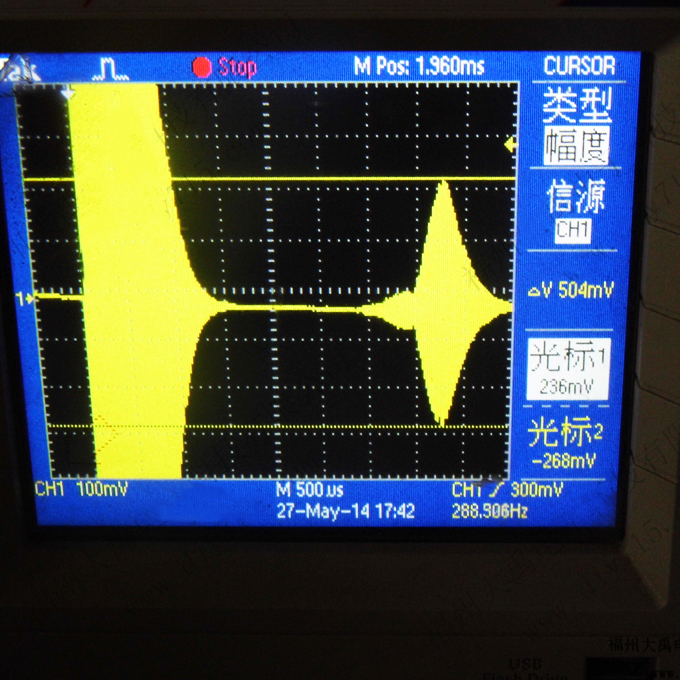

Diagrama de prueba de eco del transductor:
El entorno de prueba es de 0,6 metros y el punto de prueba es eco × 1

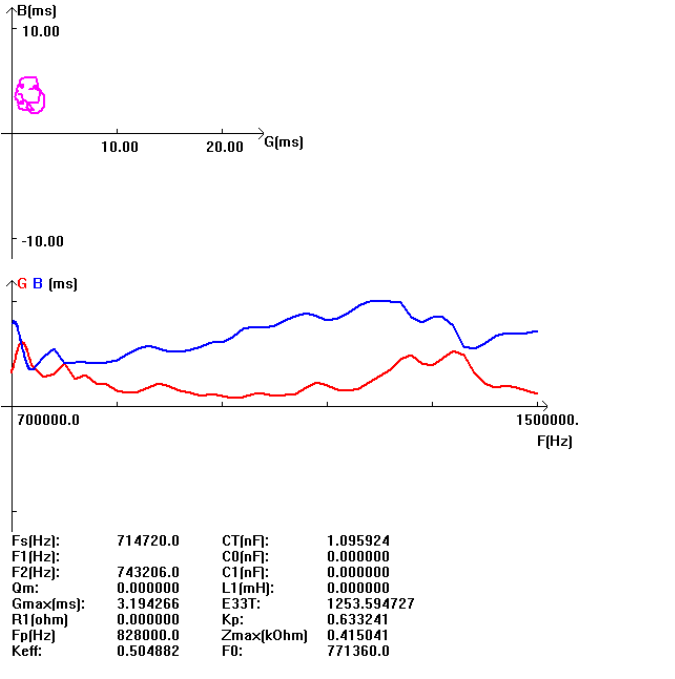

Curva de admitancia del transductor:
Diagrama esquemático del sensor de temperatura:
Aplicación de flujo ultrasónicos:
Los medidores de flujo ultrasónicos usan ondas de sonido a una frecuencia más allá del rango de audición (típicamente 0.5, 1 o 4 MHz). Esta señal de ultrasonido se envía a una corriente de líquido que fluye utilizando transductores húmedos (inserción) que hacen contacto directo con los transductores líquidos o externos (abrazaderos) que envían el ultrasonido a través de la pared de la tubería. Los medidores de flujo ultrasónico de abrazaderas permiten a los usuarios medir el caudal volumétrico de un fluido en una tubería sin tener que penetrar en la tubería que disminuye los costos de instalación y mantenimiento.
Un medidor de flujo de líquido ultrasónico de tiempo de tránsito típico utiliza dos transductores ultrasónicos que funcionan como transmisor y receptor ultrasónico. El medidor de flujo ultrasónico funciona al alternativamente, transmitir y recibir una ráfaga de ultrasonido entre los dos transductores midiendo el tiempo de tránsito que toma el sonido para viajar entre los dos transductores en ambas direcciones. La diferencia en el tiempo de tránsito (Δ tiempo) medido es directamente proporcional a la velocidad del líquido en la tubería.
