PHW-400-A
Piezohannas
PHW-400-A

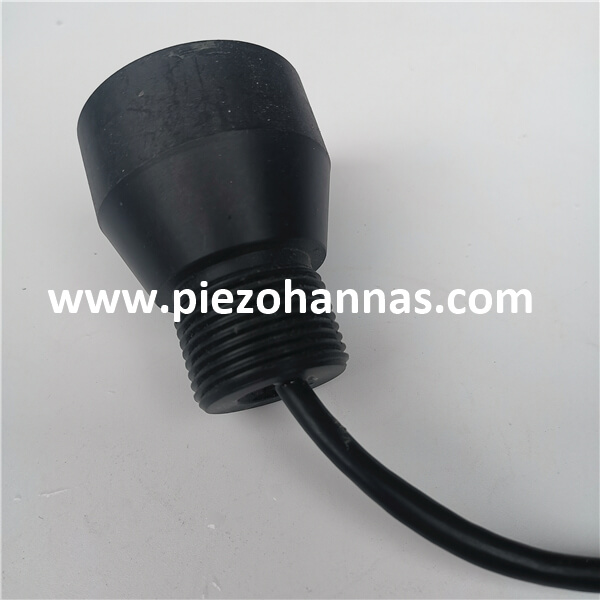

Transductor de flujo ultrasónico 400kHz de rango de largo alcance para el medidor de flujo ultrasónico
1. Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 400khzTransductor ultrasónico submarino |
| |
Modelo |
PHW-400-A | ||
Frecuencia | 400khz ±5% | ||
Distancia de detección | 0.3~40m | ||
Mínimo Paralelo Lmpeedance | 90Ω ± 20% | ||
2000PF ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción: 24VPP, Distancia: 0.3m, Amplitud de eco: 600 MV | ||
-40~+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia @ -3dB: 5.0 ° ± 1, Ángulo afilado: 12 ° ± 2 | ||
Alojamiento Material | Pom | ||
Uso | Flowmeter ultrasónico, buscador de rango submarino | ||
Ver el dibujo de la estructura del producto. | |||
Nivel de protección | IP68 | ||
Peso | 90 g ± 5% (Longitud: 2m) | ||
Instrucciones de cableado | Rojo +, blanco-, negro: alambre blindado; (Sin sensor de temperatura por defecto) | ||

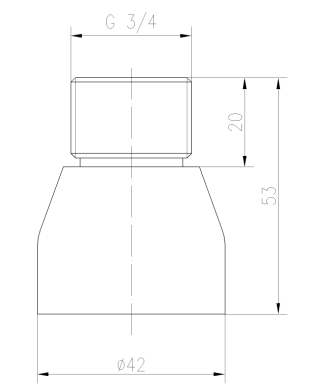

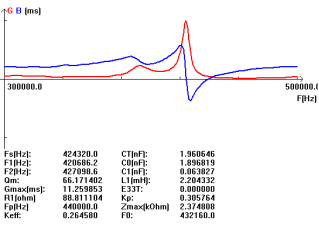

Curva de admitancia | Diagrama de la estructura del producto | ||
|

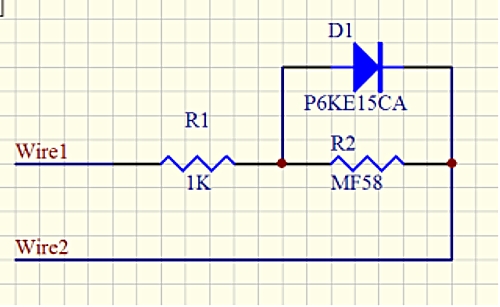

2. Diagrama esquemático del sensor de temperatura del transductor, diagrama esquemático del circuito de prueba
