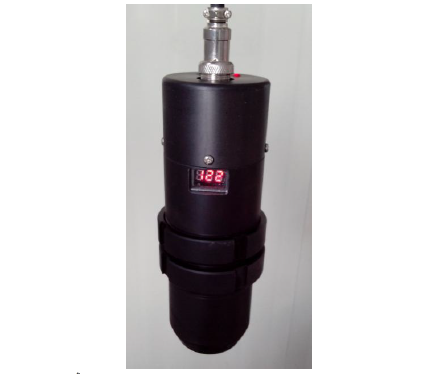

PHRAN-0500
Piezohannas
PHRAN-0500
3. Características del producto:
4. Parámetros técnicos:
Función | IntegraciónEscribe
| |||||
DetectionDistancia | 0.1 ~ 0.5m | 0.15 ~ 1m | 0.3 ~ 3m | 0.3 ~ 3m | 0.4 ~ 5m | 0.5 ~ 6m |
Frecuencia | 200 kHz | 100khz | 65khz | 65khz | 50khz | 50khz |
Tiempo de respuesta | <200ms
| |||||
Resolución | 3mmo0.1% | |||||
Monitor | DIRIGIÓ
| |||||
Ángulo de lanzamiento | 20°
| |||||
Salida analógica
| 4~20mA / 500Ω carga | |||||
Salida de conmutación | relevo eléctrico DC 30V / 5A、PNP / NPN(Opcional) | |||||
RS232 / 485 MODBUS | Protocolo o protocolo personalizado (opcional) | |||||
Estándar de la fuente de alimentación | 24v(±15%)120mA
| |||||
Medio ambiente temperatura | -20~+60℃ | |||||
clase de protección | IP65; personalizado IP67 | |||||
Tamaño de montaje | M56 * 2 hilo, fijo con dos tuercas |

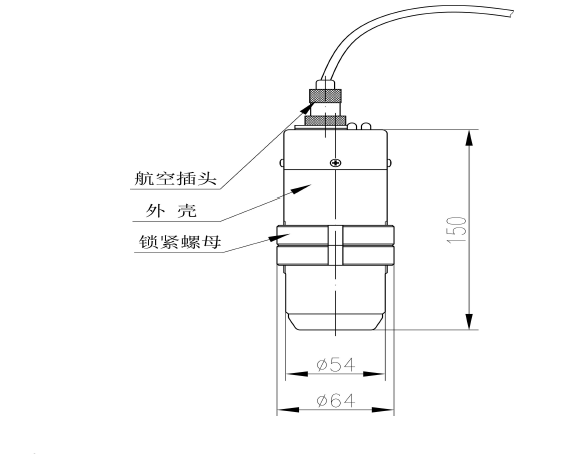

5. Dimensión de la instalación:
(1)
(2)
(3)

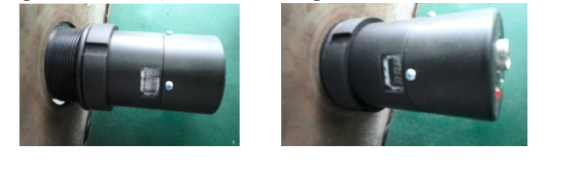

①Instale una brida por encima del objeto debe ser probado ②place una junta con el mismo diámetro interior en la brida
El sensor de medición de la educación alinea el orificio de la brida ④ponga el sensor de distancia en el orificio de la brida
⑤Veree desde la parte inferior de la brida, coloca una junta con el mismo diámetro interior en la brida
⑦FIX El sensor de medición de distancia atornillando la tuerca ⑧Conecta el cable en el sensor de rango

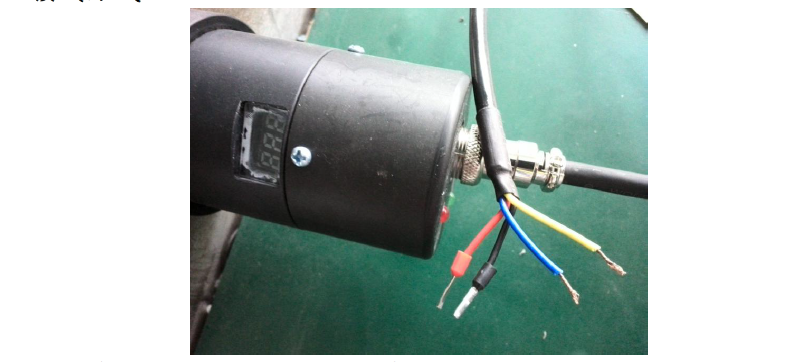

(4) Modo de conexión:
PODER: LÍNEA ROJA: 24VDC +; Línea negra: 24VDC -
1. 4 ~ 20mA: Línea azul: MA +; Línea amarilla: ma-
2. 0 ~ 5V: Línea azul: V +; Línea amarilla: v-
3. 485/232 Comunicación: Línea amarilla: T / R +; Línea azul: t / r-
4. Señal de relé: línea azul, línea amarilla
5. NPN SIGNIA: LINEA AZUL: NPN +; Línea amarilla: NPN -
6. Signal PNP: Línea azul: PNP +; Línea amarilla: PNP-
Observaciones:
1. La señal de salida es seleccionable una de ellas (1 ~ 6);
2. El cable negro debe ser conectado a tierra de manera confiable;
3. Cuando el transductor de rango es un módulo MA, la línea amarilla (MA-) también se puede conectar a tierra.
6. Señal Descripción:
Cuando se enciende la alimentación al principio, el indicador de encendido \"Green Light \" está siempre encendido. ¿Cuándo está buscando la señal de eco, el indicador de estado \"Rojo Light \" parpadea? Cuando busca el eco correcto, el indicador de estado \"Red Light \" permanece encendido. Cuando se mide normalmente, el tubo NIXIE muestra el valor de medición real; Cuando se trata del estado perdido, el tubo de Nixie muestra \"- - -\".
7. Asistente de serie para modificar los parámetros:
NOTA: Esto solo se aplica a los sensores de rango con 485 o 232 módulos de comunicación.
Conexión de puerto serie:
Como se muestra en la Figura A: el puerto serie está conectado al puerto serie de la computadora, el otro extremo está conectado al extremo RS-232 de 485 a 232.;
Conexión de cable:
Figura B: La línea roja está conectada a 24V +; El negro está conectado a 24V-; La línea amarilla está conectada a 485 T / R +; La línea azul está conectada a 485T / R-;

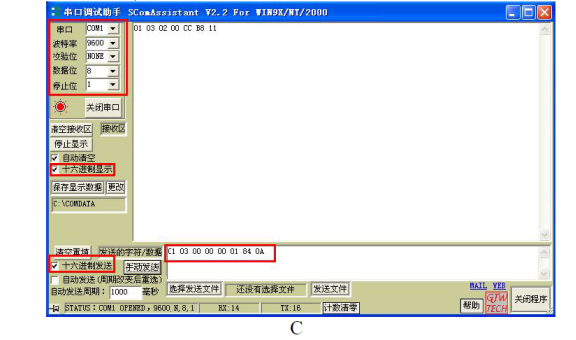

Como se muestra en la Figura C:
Selección de puerto serie: COM1;
Selección de velocidad de baudios: 9600;
Selección de bits de cheque: Ninguno
Selección de bit de datos: 8
Selección de bits de parada: 1
Selección de pantalla hexadecimal y transmisión hexadecimal
Menuncia de manipulación de la pantalla 8.Nota: La pantalla LCD es un accesorio opcional.)

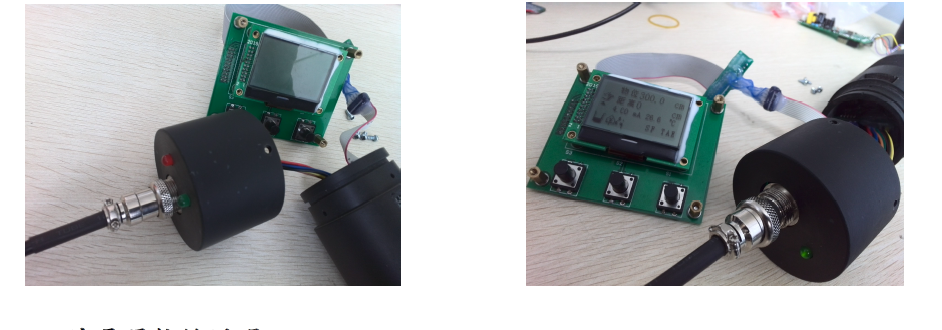

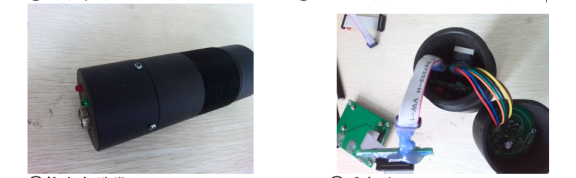

Instalación de pantalla LCD:
①Ecurrir el tornillo con un destornillador transversal ②Conecta la interfaz LCD (lado rojo está hacia adentro)
③Connect el cable ④Display de encendido
