PHA-49-08PA
Piezohannas
PHA-49-08PA
Transductor de distancia ultrasónico anti-corrosión de 49kHz para medidor de nivel de líquido
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Tipo PB del transductor anti-corrosivo de 49KHz(Tipo integrado) |
| |
Modelo | PHA-49-08PBB | ||
Frecuencia | 49khz ±5% | ||
Distancia de detección | 0.4~8m | ||
Mínimo Paralelo Lmpeedance | 310Ω ± 20% | ||
2000PF ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción: 850VPP, Distancia: 0.6m, Amplitud de eco: 450mv | ||
-40~+ 80 ℃ | |||
≤3KILOS o 0.3MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia @ -3db: 8 ° ± 2, Ángulo afilado: 18 ° ± 4 | ||
Alojamiento Material | Pom、PVDF | ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
Buttom con hilo: M60 × 2 o G2A | |||
Nivel de protección | IP68 | ||
Peso | 440 g ± 5% | ||
Instrucciones de cableado | Tipo integrado: Conector (3pin, 2.54mmTerminal): Rojo +, blanco-, negro: alambre blindado; Conector (3pin, 2.0mmTerminal): Blanco, negro: sensor de temperatura (MF58); | ||

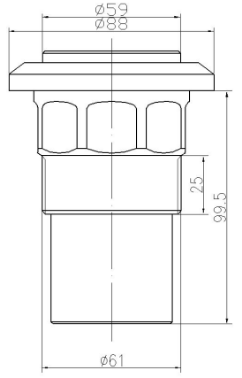

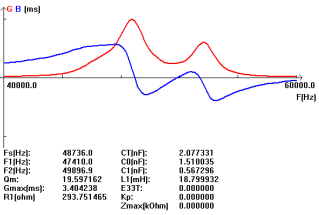

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Esquema del circuito de prueba del transductor:
