PHA-33-G
Piezohannas
PHA-33-G
Transductor de distancia ultrasónica de 35kHz de largo alcance para posicionar en el aire
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor no direccional horizontal 35kHz. |
| |
Modelo | PHA-33-G | ||
Frecuencia | 33khz ± 5% | ||
Distancia de detección | 0.10 ~ 15m | ||
Mínimo Paralelo Lmpeedance | 600Ω ± 20% | ||
3700pf ± 20% @ 1khz | |||
Sensibilidad | Rango de radiación 10m | ||
-40~+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
| horizontalnon-direccional:dirección vertical(Amplitud de rayo)Ancho de haz de media potencia @ -3db: 11 ° ± 2, Agudo de ángulo :: 23 ° ± 4 | ||
Material de la carcasa | Aero-espuma,Pom | ||
Uso | Posicionamiento en el aire, fuente de sonido omnidireccional | ||
10mm | |||
Nivel de protección | IP66 | ||
Peso | 240g ± 5% | ||
Instrucciones de cableado | Interfaz integrada: Rojo +, Blanco-, Negro: cable blindado (El sensor de temperatura es opcional)
| ||

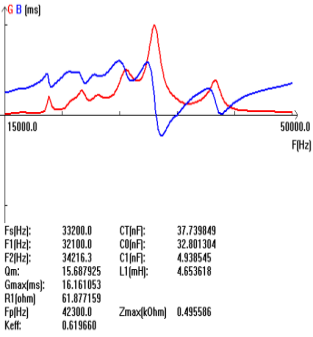

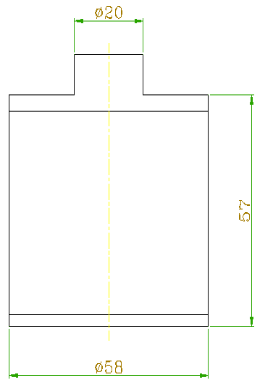

Curva de admitancia | Diagrama de la estructura del producto | ||
|
|
Esquema del circuito de prueba del transductor:

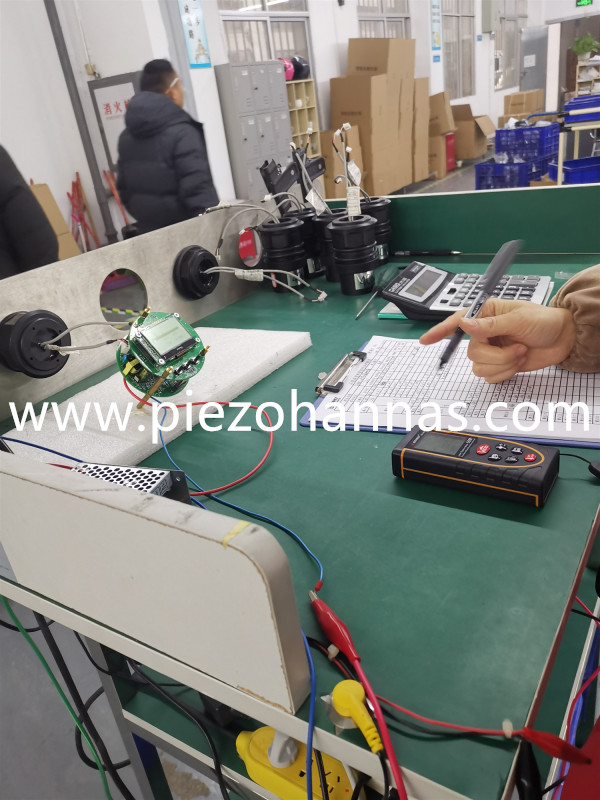

Departamento de producción:
