PH75F0256
Piezohannas
PH75F0256
Transductor de distancia ultrasónica 75kHz para sensor de nivel de líquido
Parámetros técnicos:
Modelo | PH75F0256 |
Frecuencia resonante central (kHz) | 75khz ±4.0khz |
FrecuenciaBanda ancha | 6.0khz |
Distancia de detección | 0.25 ~ 6m |
Puntos ciegos | <0.25m |
Lanzamiento de la viga de ángulo (-3DB Lleno Angulo) | 14 ± 2 ° |
Sensibilidad integrada (0 dB = 200 VP-P;período:50;distancia:40 cm) | -60db min |
Capacitancia electrostática | 2000pf ± 20% |
Impedancia mínima paralela | 200Ω ± 30% |
Voltaje de trabajo máximo (pulso - 2% de ciclo de trabajo) | <800v |
Temperatura de funcionamiento | -20 ~ 80 ℃ |
Temperatura de almacenamiento | -40 ~ 85 ℃ |
Nivel de protección | IP65 |
Instalación | Ciclo externo fijo |
Material de la Caja | abdominales |

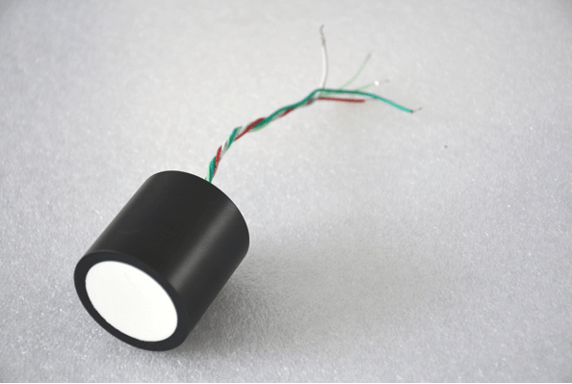

Foto:

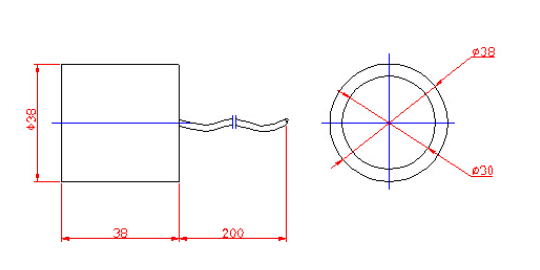

Dimensión del esquema:

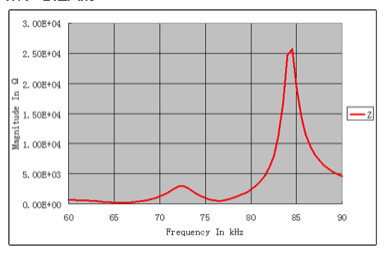

Curva de resistencia a la frecuencia.:

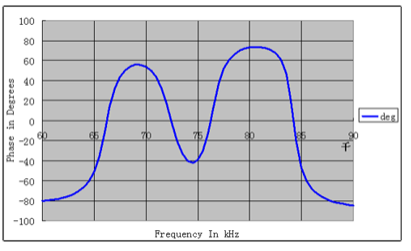

Frecuencia-Curva de ángulo de fase:

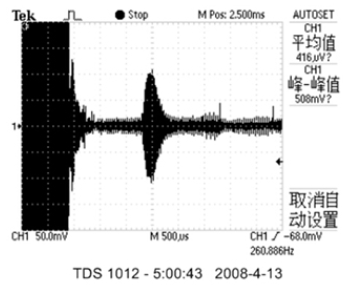

Prueba de sensibilidad:
Transmisión de voltaje: 200VP-P; período:50; distancia:40cM
Dcurva de irectividad:
Característica:
1. Paquete de SOLID (cáscara de aleación ABS o de aluminio)
2.Instalación convenientemente (M20 * 1.5 tornillo)
Solicitud:
1. Ubicación de la posición
2.Aptarptar la medición
3. Medición de atafic.
Declaraciones de 4.voiding
