PH75F0256
Piezohannas
PH75F0256
Transductor de distancia de ultrasonidos 75kHz para el buscador de rango ultrasónico
Introducción:
PH75F0256 Sensor ultrasónico tiene las funciones del transmisor y el receptor. Es un tipo de largo alcance, generalmente se puede usar para el buscador de rango ultrasónico, sensor ultrasónico para objetos detectados sin contacto, sensor de distancia ultrasónico, sensor de nivel de líquido ultrasónico, etc. Si tiene alguna pregunta para otras aplicaciones, contáctenos para obtener más información.
Parámetros técnicos:
Modelo | PH75F0256 |
Frecuencia resonante central (kHz) | 75khz ±4.0khz |
FrecuenciaBanda ancha | 6.0khz |
Distancia de detección | 0.25 ~ 6m |
Puntos ciegos | <0.25m |
Lanzamiento de la viga de ángulo (-3DB Lleno Angulo) | 14 ± 2 ° |
Sensibilidad integrada (0 dB = 200 VP-P；período：50；distancia：40 cm) | -60db min |
Capacitancia electrostática | 2000pf ± 20% |
Impedancia mínima paralela | 200Ω ± 30% |
Voltaje de trabajo máximo (pulso - 2% de ciclo de trabajo) | ＜800v |
Temperatura de funcionamiento | -20 ~ 80 ℃ |
Temperatura de almacenamiento | -40 ~ 85 ℃ |
Nivel de protección | IP65 |
Instalación | Ciclo externo fijo |
Material de la Caja | abdominales |

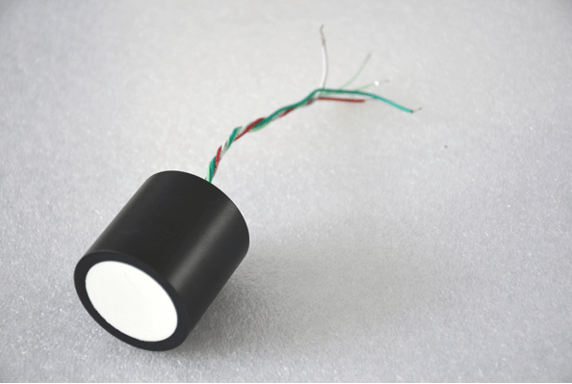

Foto:
![YEP $ 6J} EZC] 6U [BAHM @ K8`W (1)](http://a0.leadongcdn.com/cloud/llBqnKjlRioSilmrnkio/YEPJ-EZCU-BAHM-K8-W.png "8[4MN3}X8%J@D0O{B03T%1.png")

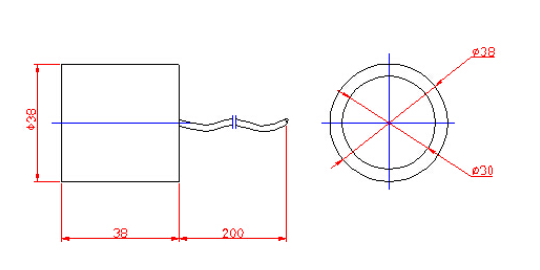

Dimensión del esquema:

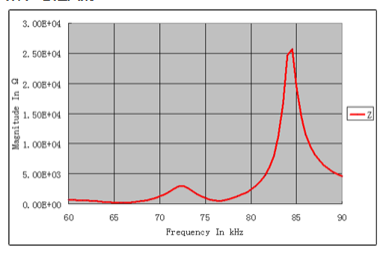

Curva de resistencia a la frecuencia.：
![636t30 @ {6] ka8jq1ut (FB8](http://a0.leadongcdn.com/cloud/loBqnKjlRioSilmrqkio/636T30-KA8JQ1UT-FB8.png "(V3$69N26LR7859OT}M5[LC.png")

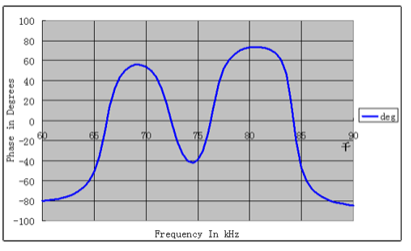

Frecuencia-Curva de ángulo de fase：

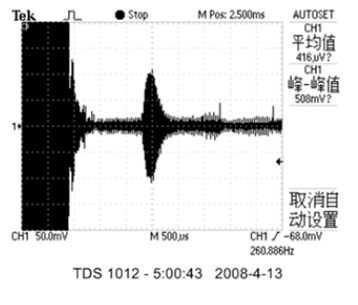

Prueba de sensibilidad:
Transmisión de voltaje: 200VP-P; período:50; distancia:40cM
Dcurva de irectividad：
Característica:
1. Paquete de SOLID (cáscara de aleación ABS o de aluminio)
2.Instalación convenientemente (M20 * 1.5 tornillo)
Solicitud:
1. Ubicación de la posición
2.Aptarptar la medición
3. Medición de atafic.
Declaraciones de 4.voiding
