PZ1000K00
Piezohannas
PZ1000K00

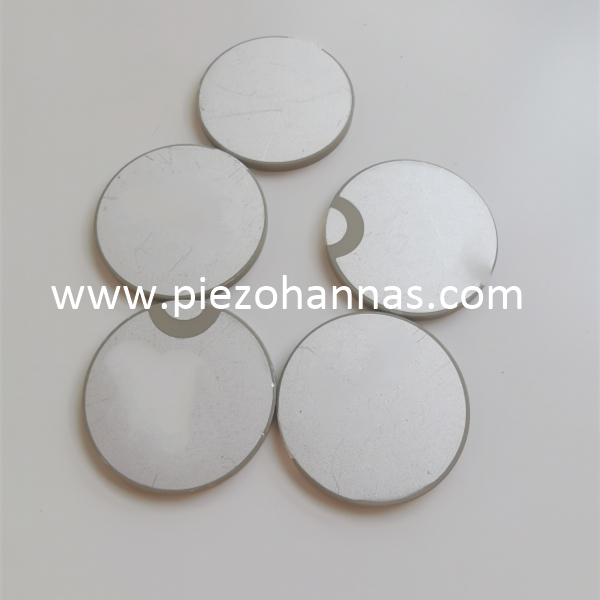

Transductor de disco piezoeléctrico personalizado para pruebas no destructivas
Wuhan Piezohanna Tech.co ., Ltd es un fabricante de cerámica piezoeléctrica, transductores ultrasónicos con una fuerte fuerza tecnológica. Con un sistema de gestión de calidad y el sector de investigación y desarrollo, nuestros productos se utilizan ampliamente en la mayoría de las aplicaciones.
l. Cerámica Descripción:
Geometría | Tamaño (mm) | Tolerancia |
Discos piezo | Diámetro: 3 a 200 |
Tolerancia según el estándar industrial de elementos piezoeléctricos. |
Espesor: 0.2-25 | ||
Tubos de piezo | Longitud: 1-100 | |
SOBREDOSIS: 6-180 | ||
IDENTIFICACIÓN: 5-150 | ||
Muro: 0.5-15 | ||
Platos piezo | Longitud: 1-200 | |
Ancho: 1-200 | ||
Espesor: 0.2-25 | ||
Esfera de piezo | SOBREDOSIS: 6-160 | |
IDENTIFICACIÓN: 4-150 | ||
Muro: 1-10 | ||
Anillos piezo | SOBREDOSIS: 3-180 | |
IDENTIFICACIÓN: 1-150 | ||
Espesor : 0.2-25 | ||
Para todos los tamaños | Llanura | ± 0.03 |
Concentricidad | ± 0.10 | |
Perpendicularidad | ± 0.10 | |
Paralelismo | ± 0.05 |
PZT Material suave:
\"Soft \" PZT Materiales | El tipo de material blando | ||||||||
Propiedades | PSNN-5 | Plisas-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5X | ||
Constante dieléctrica | ɛTR3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Factor de acoplamiento | KP | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Coeficiente piezoeléctrico | D31 | 10-12m/v | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12m/v | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM/N | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM/N | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Coeficientes de frecuencia | Notario público | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nuevo Testamento | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Coeficiente de cumplimiento elástico | SE11 | 10-12m2/n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Factor de calidad maquánico | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Factor de pérdida dieléctrica | Tg δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Densidad | ρ | g/cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Temperatura curie | TC | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
El módulo de Young | Ye11 | <109n/m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Proporción de veneno | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 |
PZT Material duro:
Hard \"PZT Materials | PZT-41 | PZT-42 | PZT-43/4D | PZT-82 | PBAS-4 | ||
Constante dieléctrica | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Factor de acoplamiento | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Coeficiente piezoeléctrico | D31 | 10-12m/v | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12m/v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3VM/N | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3VM/N | 28 | 25.3 | 24 | 25 | 22.6 | |
Coeficientes de frecuencia | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Coeficiente de cumplimiento elástico | Se11 | 10-12m2/norte | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Factor de calidad maquánico | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Factor de pérdida dieléctrica | Tg δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Densidad | ρ | g/cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Temperatura curie | TC | ° C | 320 | 320 | 320 | 310 | 310 |
El módulo de Young | YE11 | <109Nuevo Méjico3 | 85 | 79 | 76 | 86 | 76 |
Proporción de veneno | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
Detalles del paquete:
PREGUNTAS MÁS FRECUENTES:
1. sobre cerámica piezoeléctrica, ¿por qué tiene polaridad?
La cerámica piezoeléctrica tiene la razón de la polaridad porque cuando la cerámica piezoeléctrica está bajo estrés, las dos superficies tienen la acumulación de carga, generando así un cierto voltaje. Dado que las moléculas son polares, se dividen en electrodos positivos y negativos. En los términos macroscópicos, es la acumulación de cargas eléctricas, y luego las cerámicas piezoeléctricas tienen electrodos positivos y negativos.
2. sobre la aplicación de cerámica piezoeléctrica, ¿puede explicarlas?
ultrasonic surgery instruments,Lithotripters,Plaque removal ,Surgical knives,Ultrasonic nebulizers for inhalers ,Ultrasonic diagnostics and therapy,Ultrasonic Surgery,Medical Diagnostics and Monitoring,structural health monitoring (SHM),ultrasound scanners for medical imaging,NDT/Non-Destructive Testing, medidores de flujo ultrasónico ,Ultrasonic mixing,diagnostic medical ultrasound,Medical Aesthetic,HIFU Liposonix Fat Loss Machine,ultrasonic surgery,beauty transducer,accelerometers,ultrasonic level sensors,ultrasonic atomizers,ultrasonic micro-bonding apparatus,ultrasonic welding,ultrasonic cleaner,piezo transducer vibration,atomizer transducer , dispersión de la materia, encendedores de gas de tipo de impacto, control preciso del movimiento, sensores de presión, encendedores de gas de tipo de impacto, control de movimiento preciso, micrófonos, camionetas musicales, sensores de presión de alta tensión, actuadores de alta potencia de los encendedores, motores vibratorios, sensores de tensión de material , Dod Ink Jet PrintThead, impresora 3D, recolección de electricidad piezográfica, sonda biomédica, recolección de electricidad piezoética, sensor de compresión, sensor de expansión piezoérmica, sonquímica, SEMS criogénico, escaladores ultrasónicos, dopplers fetales, equipo de ultrasonido de doppler, reflectores de reflejo cardíaco, hetómetro, pedómetro pedómero
3. sobre transductor de cerámica piezoeléctrica, ¿cuál es el efecto del uso de cerámica piezoeléctrica? ?
Acerca de los transductores de cerámica piezoeléctrica, que utilizan los dos efectos principales de la cerámica piezoeléctrica, en particular, los transductores usan el efecto piezoeléctrico inverso cuando emiten, y utilizan un efecto piezoeléctrico positivo cuando recibe, a su vez, este tipo de transductor funcionan y use normalmente.
