Pd1000k049
Piezohannas
PD1000K049
1.Descripción del producto
.Dimensión(Diámetro × Grosor)
: 8mmx2mm
Material piezoeléctrico: PZT4, PZT5, PZT8
EléctricoCaracterísticas:
FRECUENCIA (KHZ) | 1megahercio |
Capacidad(pf) | 265 |
Impedancia |
|
Coeficiente de acoplamiento - KT | 0.43 |

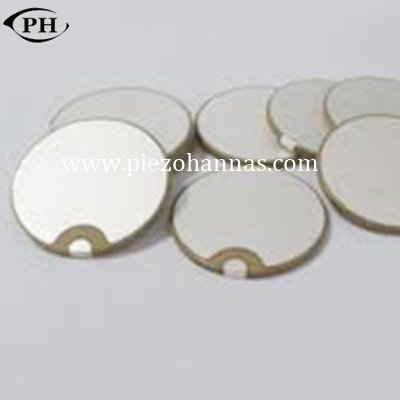

Disco piezo
Aplicación: Para limpiador ultrasónico,Soldadura ultrasónica, sensor de medida de distancia ultrasónica, detector ultrasónico,
Unidad dental ultrasónica. Belleza ultrasónica. Motor ultrasónico, ultrasónico.transformador,
Igniter, sensores de aparcamientoy otros transductores emanuales de alta potencia.
rango de pdisco de iezopara producir:
Diámetro: 2mm-120mm
Grosor: 0.1mm-30mm
Tamaño = Diámetro * Espesor (mm)
KT (%) = coeficiente de acoplamiento electromecánico
Tamaño | Espesor Frecuencia | Capacidad | Impedancia | Kt (%) |
8×1 | 2.0±5% | 530±10% | 0.65 | ≥43 |
8×1 | 2.0±5% | 850±10% | 0.64 | ≥44 |
8×2 | 1.0±5% | 265±10% | 0.65 | ≥43 |
8×2 | 1.0±5% | 430±10% | 0.64 | ≥44 |
10×1 | 2.0±5% | 840±10% | 0.65 | ≥44 |
10×1 | 2.0±5% | 1350±10% | 0.64 | ≥43 |
10×2 | 1.0±5% | 420±10% | 0.65 | ≥44 |
10×2 | 1.0±5% | 680±10% | 0.65 | ≥45 |
15×2 | 1±30% | 1450±15% | ≤2 | ≥45 |
16×0.4 | 5.0±5% | 5400±15% | ≤5 | ≥45 |
16×1 | 2.0±5% | 2200±10% | 0.65 | ≥45 |
16×1 | 2.0±5% | 3600±10% | 0.65 | ≥45 |
16×2.1 | 1.0±5% | 1000±15% | ≤4 | ≥45 |
16×1.25 | 1.7 ±5% | 1200 ± 20% | ≤1.5 | ≥45 |
20×1.2 | 1.65±5% | 1180±5% | ≤2.5 | ≥45 |
20×1.25 | 1.7±5% | 1900±20% | ≤2.5 | ≥45 |
20×2.0 | 1.0±5% | 1650±15% | ≤4 | ≥45 |
25×0.4 | 5.0±5% | 1280±15% | ≤4 | ≥45 |
25×0.89 | 2.4±5% | 2300±20% | ≤2 | ≥45 |
25×1.2 | 1.65±5% | 1350±15% | ≤2 | ≥45 |
25×1.25 | 1.7±5% | 2100±20% | ≤2.0 | ≥45 |
25×1.0 | 2.0±5% | 5800±15% | ≤4 | ≥45 |
25×2.0 | 1.0±5% | 2700±15% | ≤4 | ≥45 |
28×1.0 | 2.0±5% | 6940±15% | ≤4 | ≥45 |
28×1.7 | 1.2±5% | 3880±15% | ≤3 | ≥45 |
28×2 | 1±5% | 3850±15% | ≤3 | ≥45 |
28×2 | 1±5% | 3300±15% | ≤3 | ≥45 |
30×3.0 | 66.7 | 2730±12.5% | ≤3 | ≥45 |
35×3.0 | 63.0 | 3100±12.5% | ≤3 | ≥45 |
38×6.5 | 59.9 | 1580±12.5% | ≤3 | ≥45 |
40×2 | 1±5% | 7200±10 | 0.65 | ≥45 |
45×3.0 | 50.0 | 5100±12.5% | ≤3 | ≥45 |
45×3.5 | 50.0 | 4700±12.5% | ≤3 | ≥45 |
50×3.0 | 46.0 | 5800±12.5% | ≤3 | ≥45 |
50×3.5 | 46.0 | 6300±12.5% | ≤3 | ≥45 |
50×5.0 | 46.0 | 4150±12.5% | ≤3 | ≥45 |
60×2.0 | 1.0 | 14500±15% | ≤3 | ≥45 |
3Material .PZT
Por lo general, proporcionamos P-41, P-42, P-43, P-51, P-52, P-53, P-81, P-82, P-83, PSNN-5,
PMGN-51, PZT-5H, PZT-5X, PCRN-4, PLIS-51, PBAS-4, PBAS-5, Batio3 ..
Los materiales PZT se clasifican como cerámica funcional. En los sensores hacen posible que las fuerzas convenientes,
Presiones y aceleraciones en señales eléctricas, y en transductores sonoricos y ultrasónicos.
y los actuadores conversan los voltajes eléctricos en vibraciones o deformaciones. Materiales simplificados
se clasifican de acuerdo con su composición química por un lado, y por lo específico
Condiciones de aplicación en el otro.
La cerámica PZT se utiliza en una amplia variedad de aplicaciones. Los polvos de cerámica Soft (Sensor) Pzt se usan típicamente
cuando el acoplamiento alto y / o la alta sensibilidad de carga son importantes, como en los sensores de flujo o nivel;
Aplicaciones ultrasónicas de prueba / evaluación no destructiva (NDT / NDE); o para inspecciones precisas de automóviles,
Productos estructurales o aeroespaciales. Las características materiales incluyen una constante dieléctrica alta; acoplamiento alto;
alta sensibilidad de carga; alta densidad con una estructura de grano fino; un alto punto de curie; y un limpio, sin ruido.
respuesta frecuente.
Los polvos de cerámica PZT (alta potencia alta) se utilizan cuando se requieren características de alta potencia,
Incluyendo aplicaciones, como la generación de energía ultrasónica o de alto voltaje en limpiadores ultrasónicos,
Los dispositivos de sonar, etc. Las características importantes en polvo incluyen una alta constante de carga piezoeléctrica (D33); a
mayor factor de calidad mecánica que reduce la pérdida mecánica y permite una menor temperatura de funcionamiento; a
Bajo factor de disipación que garantiza una operación más fría y económica; alta estabilidad dieléctrica; y bajo
Pérdida mecánica bajo condiciones exigentes.
4.Aplicaciones de cerámica piezoeléctrica.
Medidores de flujo ultrasónicos | hidrófonos | acelerómetros |
pVibración del transductor de IEZO | Transductor de atomizador | dispersión de materia |
Ignitorios de gas de tipo de impacto | Control preciso de movimiento | sensores de presión |
acelerómetros | Ignitorios de gas de tipo de impacto | Control preciso de movimiento |
micrófonos | pick-ups musicales | ultrasonido médico diagnóstico |
hacer un sonido | Sensores de nivel | Atomizadores ultrasónicos |
Transductor de sonar | Aparato ultrasónico de microacaso | Sensor de espesor de pared |
Sounders de eco bajo el agua | Transductores de alta frecuencia | Ensors de alta presión de estrés |
Gas de tipo Squeeze | Enciende a los actuadores de alta potencia. | motores vibratorios |
transformadores | soldadura ultrasónica | Cirugía ultrasónica |
Sensor de Estrés Material | Cosecha de electricidad PIZO | sonda biomédica |
Cosecha de electricidad PIZO | Transductor del buscador de peces | sensor de compresión |
Sensor de expansión piezo | transductor de belleza | Mezcla ultrasónica |
calculadoras, | Teléfonos | sensor de alarma de coche |
monitor de embriones | Reflector de reflectoscopio de corazón | podómetro |
Medicina ultrasónica | uLimpieza LTRASONIC | sonochemistry |
5. Características
1. Alta eficiencia: alto parámetro mecánico Q, la transducción eficiente entre electricidad y sonido por encima del 95%.
2. Amplitud alta: la resistencia del transductor se mejora fijando el vibrador de alta velocidad directamente en la base de la ranura del lavado con un perno. Compare con un vibrador de expansión magnético, su amplitud puede mejorarse por encima del 50%.
3. Buena resistencia al calor: una amplia gama de temperatura de trabajo, baja impedancia de resonancia y productividad térmica.
4. Buena construcción: sujetada por perno, fácil para montar, alta confiabilidad.
5. La vida de más de 5000 horas.
6. Alta eficiencia de conversión electromecánica.
6. Nuestro servicio
Paquete:Al principio, todos usamos espuma de doble capa para envolver el dúo de cerámica piezo a su frangibilidad, luego usamos la caja adecuada para ponerla dentro y mantenernos firmemente para asegurarse de que sea perfectamente.
El tiempo de entrega:stEl producto Andard se enviará dentro de los 2 días hábiles posteriores al pago recibido.
Métodos de pago: T / t, PayPal,Unión del oeste
Garantía:100% nuevo al salir de la fábrica. El vendedor garantiza la calidad de los productos (excluyendo las piezas de uso) por un período de 1 año a partir de la fecha de prueba, finaliza la Guía de nuestro Técnico.
7.Images
