PT1000K180
Piezohannas
PT1000K180

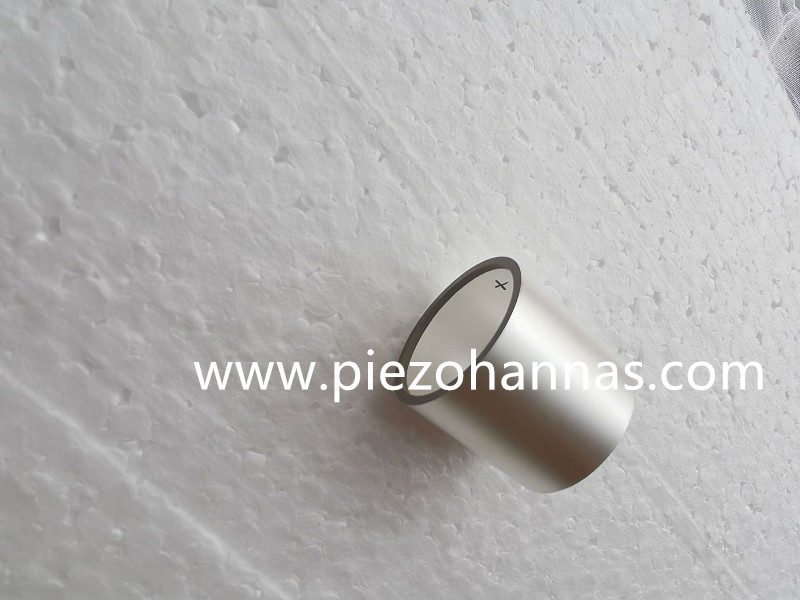

Transductor de cilindro piezoeléctrico para transductor submarino
Wuhan piezohannas tech.co., LTD es un fabricante de cerámicas piezoeléctricas, transductores ultrasónicos con fuerza de tecnología sólida. Con un sistema de gestión de calidad y un sector de investigación y desarrollo, nuestros productos se utilizan ampliamente en la mayoría de las aplicaciones.
Cilindro cerámico piezoeléctrico Descripción:
Material: P-51 Material
Dimensión:Ø15.75 × Ø11.1 × 14.6
Electrodos: plata completa de plata - superficies internas y exteriores
Polaridad: positivo (+) interior, negativo (-) afuera
Fs(Hz): 106000;
FP (Hz): 127800
Capacidad(pf): 4180
Aplicación del transductor submarino:
Transductor de transmisión se refiere al\"transmisor\", que se utiliza para emitir ondas de sonido en agua. Debe ser capaz de soportar suficiente potencia, tiene una alta eficiencia de conversión electroacústica y fuerza mecánica. Por lo general, funciona en un rango de frecuencia amplio adecuado cerca del frecuenco de resonancia. TubosPiezoeléctricos, los cilindros piezoe se unen en transductor / hidrófono acústico subacuático, sistérmica de localización de GPS bajo el agua, etc.
Diámetro: 5.0 - 100mm
Grosor de la pared: 1 - 10mm
Altura: 2.5 - 50mm
Material de PZT suave:
\"Soft \" Materiales PZT | El tipo de material suave. | ||||||||
Propiedades | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5X | ||
Constante dieléctrica | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Factor de acoplamiento | Kp | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Coeficiente piezoeléctrico | D31 | 10-12m / v | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12m / v | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
g31 | 10-3vm / n | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3vm / n | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Coeficientes de frecuencia | Notario público | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nuevo Testamento | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Coeficiente de cumplimiento elástico | SE11 | 10-12m2 / n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Factor de calidad machanical | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Factor de pérdida dieléctrica | Tg δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Densidad | ρ | g / cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Temperatura curie | Tc | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
El módulo de Young | Ye11 | <109n / m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Relación venenosa | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 |

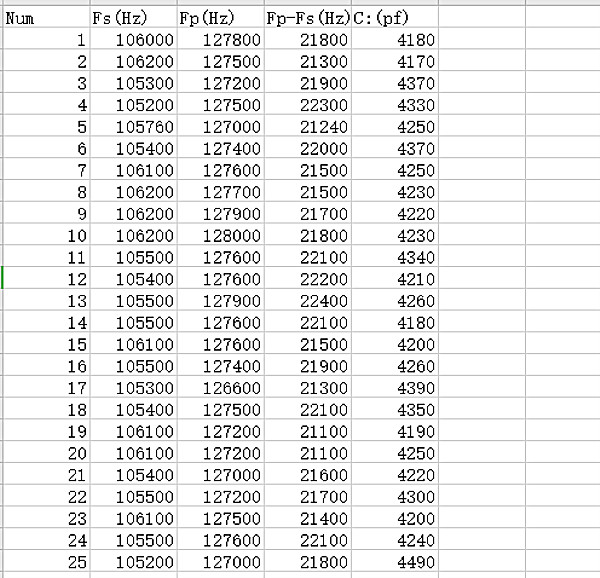

Informe de prueba OF Ø15.75 × Ø11.1 × 14.6 piTUBO EZO:
