Transductor de caudalímetro ultrasónico submarino de 1MHz para un caudalímetro ultrasónico

Compartir con:

Transductor de caudalímetro ultrasónico submarino de 1MHz para un caudalímetro ultrasónico

Solicitud:
medidor de flujo ultrasónico
Finder de rango submarino

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHW-1M-03A
Marca del producto:
Piezohannas
Código De Producto:
PHW-1M-03A

Descripción del producto

Transductor de caudalímetro ultrasónico submarino de 1MHz para un caudalímetro ultrasónico

Solicitud:

medidor de flujo ultrasónico
Finder de rango submarino

Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	Transductor acústico subacuático de 1MHz
Modelo	PHW-1M-03A
Frecreación	1MHZ ±5%
Distancia de detección	0.05～3m
Mínimo paralelo lmpeedance	45Ω ± 20％
Capacidad	3000pf ± 20％@ 1khz
Sensibilidad	Voltaje de conducción：24 VPP、Distancia：0.3m、 Amplitud de eco：700 MV
Operando Voltaje	Cima Voltaje＜300vpp
Operando Temperatura	-40～+ 80 ℃
Presión	≤3Kilos o 0.3MPA
Ángulo	(Amplitud de rayo)Ancho de haz de media potencia @ -3db: 4 ° ± 1, Ángulo afilado: 9 ° ± 2
Material de la carcasa	Pom
Uso	Flowmeter ultrasónico, buscador de rango submarino
Instalación Dimensión	Verificación del productoDiagrama de estructura a continuación
Nivel de protección	IP68
Peso	460 g ± 5% (Longitud: 10m）
Instrucciones de cableado	Rojo: Transductor +, blanco: transductor-,Negro: Alambre blindado (sin sensor de temperatura)
Curva de admitancia		PbarroStructríaDiAgram

Diagrama de bloques de transductor de distancia ultrasónica:

0ryjg8d (6_q9xm% 86pdg

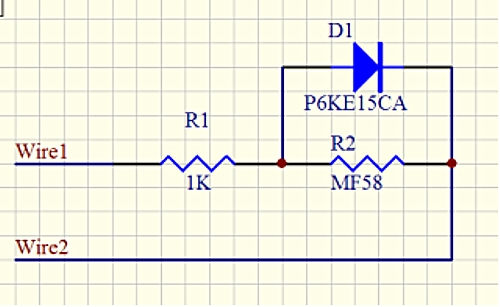

Diagrama esquemático del sensor de temperatura:

O3`1pa5yr5% z5`dq1r

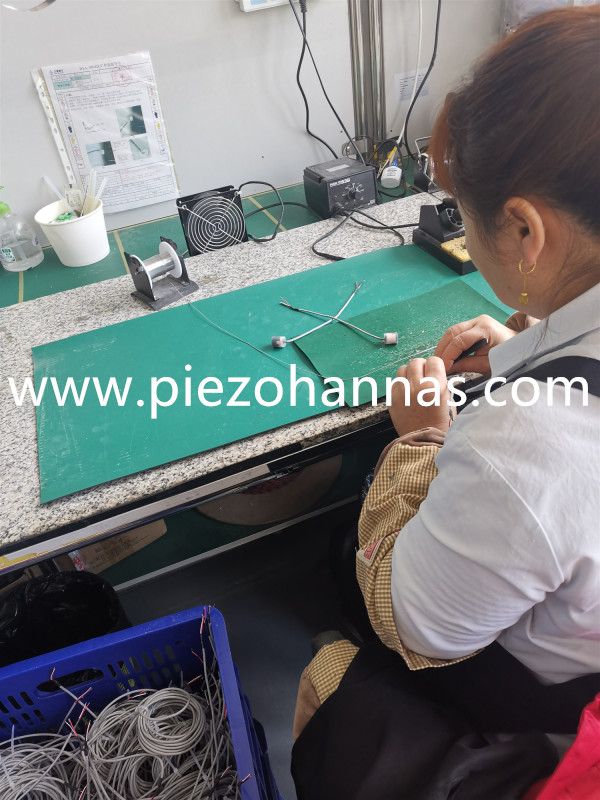

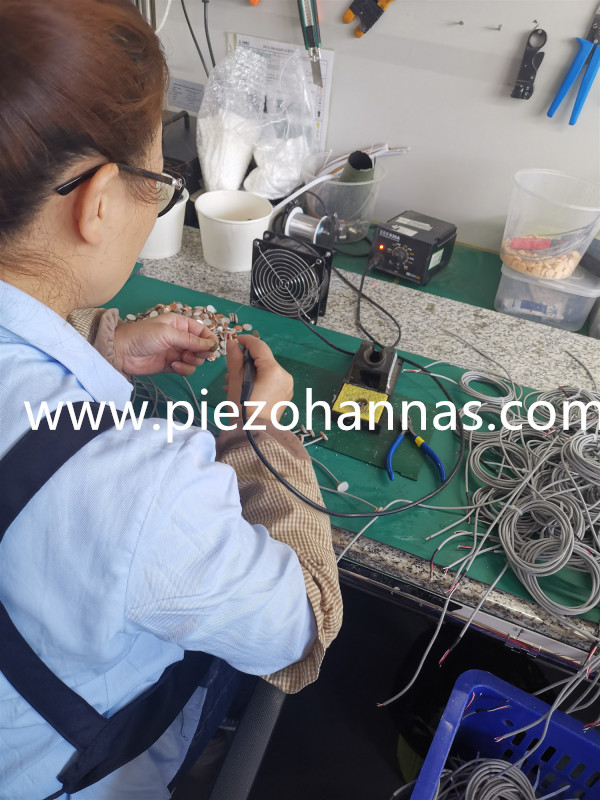

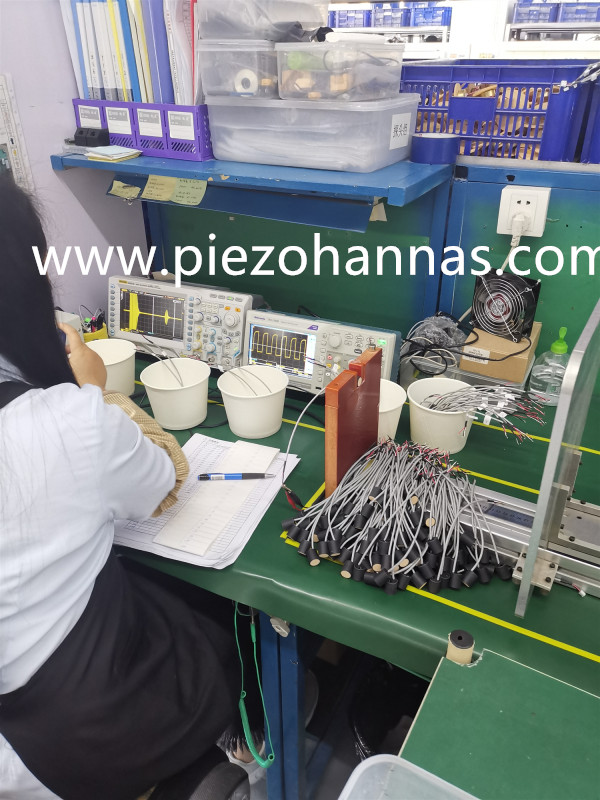

Imagen de producción Mostrar:

ultrasonic transducer for flowmeter Transductor de flujo ultrasónico Transductor de flujo ultrasónico submarino Sensor de flujo ultrasónico Transductor de caudalímetro ultrasónico submarino de 1MHz 1MHz ultrasonic flowmeter sensor Sensor ultrasónico para caudalímetro ultrasónico Transductor de caudalímetro ultrasónico submarino de 1 MHz Transductor ultrasónico para un caudalímetro ultrasónico Sensor ultrasónico submarino de 1MHz
