Transductor de caudalímetro ultrasónico submarino de 1MHz para un caudalímetro ultrasónico

Compartir con:

Transductor de caudalímetro ultrasónico submarino de 1MHz para un caudalímetro ultrasónico

Aplicación: Crafto ultrasónico, buscador de rango submarino

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHW-1 M-01F
Marca del producto:
Piezohannas
Código De Producto:
PHW-1M-01F

Descripción del producto

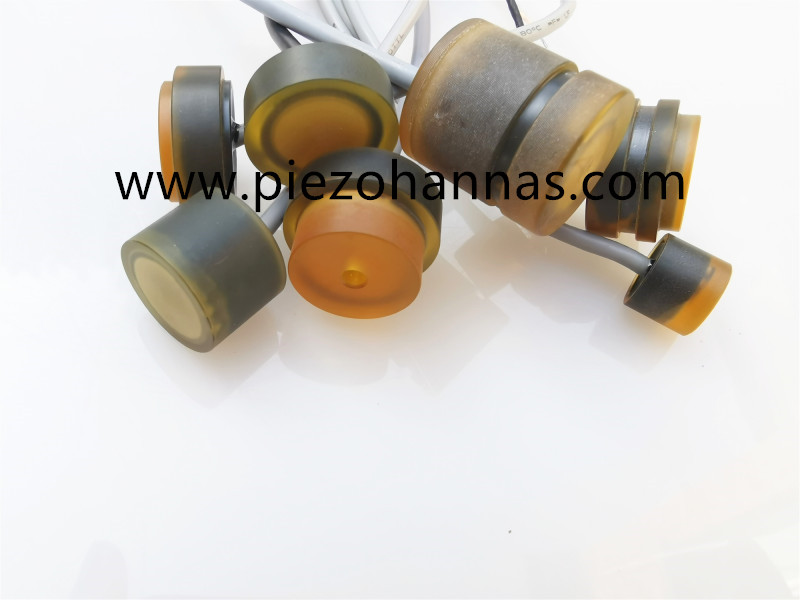

Transductor de caudalímetro ultrasónico submarino de 1MHz para un caudalímetro ultrasónico

Transductor de caudalímetro ultrasónico submarino de 1MHz para un caudalímetro ultrasónico

Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	1MHZenchufarsubmarinoultrasónicotransductor
Modelo	PHW-1M-01F
Frecuencia	1MHZ ± 5%
Distancia de detección	0.05 ~ 3m
Mínimo Paralelo Lmpeedance	120Ω ± 20%
Capacidad	1800pf ± 20% @ 1khz
Sensibilidad	Voltaje de conducción: 24VPP, Distancia: 0.3m, Amplitud de eco: 600 MV
Operando Voltaje	Cima Voltage<300vpp
Operando Temperatura	-40 ~ + 80 ℃
Presión	≤3Kilos o 0.3MPA
Ángulo	(Amplitud de rayo)Ancho de haz de media potencia @ -3db: 5 ° ± 1, Ángulo afilado: 12 ° ± 2
Alojamiento Material	material compuesto
Uso	medidor de flujo ultrasónico，Finder de rango submarino
Instalación Dimensión	Ver el dibujo de la estructura del producto.
Nivel de protección	IP68
Peso	20g ± 5%（Lengreído：1M）
Instrucciones de cableado	integratTipo de ed：Rojo +，Blanco-，Negro: Alambre blindado；（Sensor de temperatura es opcional）

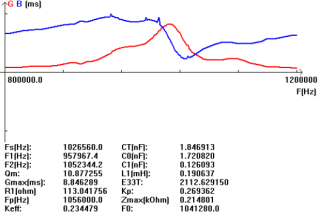

Curva de admitancia		Diagrama de la estructura del producto

3. Diagrama esquemático del sensor de temperatura del transductor, diagrama esquemático del circuito de prueba

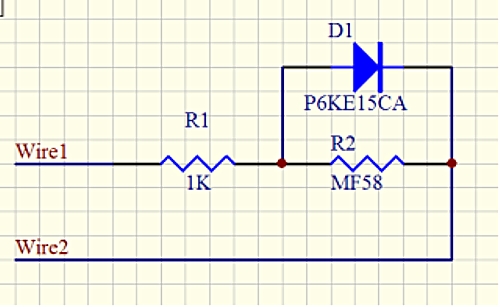

Diagrama esquemático del sensor de temperatura:

O3`1pa5yr5% z5`dq1r
