PHW-28-G
Piezohannas
PHW-28-G

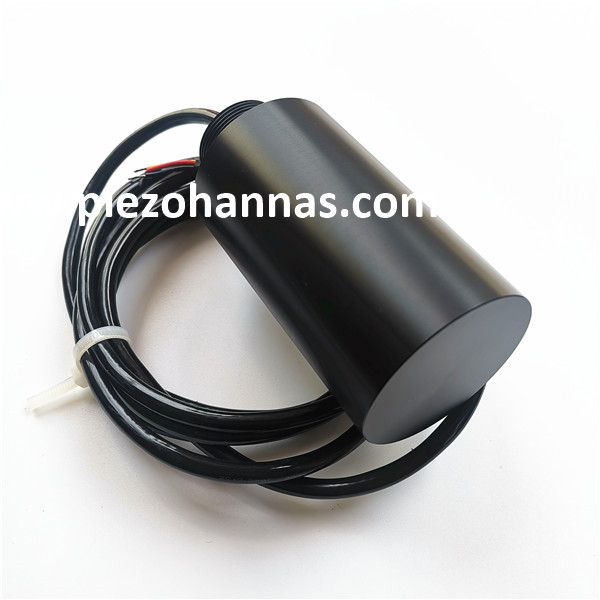

Transductor de caudalímetro ultrasónico polarizado horizontalmente 30kHz para sensor de caudalímetro ultrasónico
1. Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor acústico subacuático subacuático no direccional polarizado horizontalmente 28KHZ |
| |
Modelo | PHW-28-G | ||
Frecuencia | 28khz ± 5% | ||
Distancia de detección | 500m | ||
Mínimo Paralelo Lmpeedance | 300Ω ± 20% | ||
21000pf ± 20%@ 1khz | |||
Sensibilidad
| |||
-40~+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
No direccional polarizado horizontal | |||
Material de la carcasa
| Pom | ||
Uso | Flowmeter ultrasónico, buscador de rango submarino | ||

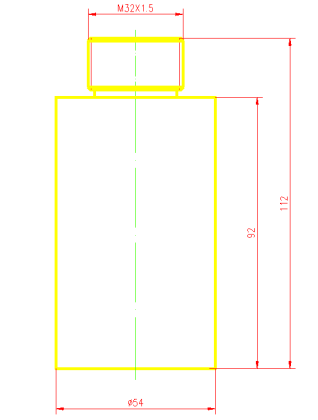

| Ver el dibujo de la estructura del producto. | ||
Nivel de protección | IP68 | ||
Peso | 340 g ± 5%(Longitud: 2m) | ||
Instrucciones de cableado | Rojo +, blanco, negro, alambre blindado; (Sin sensor de temperatura por defecto) | ||

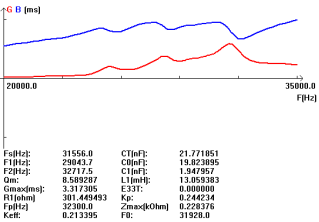

Curva de admitancia | Diagrama de la estructura del producto | ||
|
2. Diagrama esquemático del sensor de temperatura del transductor, diagrama esquemático del circuito de prueba
Aplicación de medidor de flujo ultrasónico:
Se puede hacer una construcción de medidores de flujo ultrasónica utilizando transductores de corriente y corriente, tubería y reflector del sensor. El principio de funcionamiento del medidor de flujo ultrasónico es, utiliza ondas de sonido para resolver la velocidad de un líquido dentro de una tubería. Hay dos condiciones en la tubería como ningún flujo y fluyendo. En la primera condición, las frecuencias de las ondas ultrasónicas se transmiten en una tubería y sus indicaciones del fluido son similares. En la segunda condición, la frecuencia de onda reflejada es diferente debido al efecto Doppler.
Cada vez que el líquido fluye en la tubería rápidamente, entonces el cambio de frecuencia puede aumentarse linealmente. El transmisor procesa las señales de la onda y sus reflexiones determinan el caudal. Los medidores de tránsito transmiten y reciben ondas ultrasónicas en ambas direcciones dentro de la tubería. En la condición de no flujo, el tiempo necesario para fluir entre la corriente arriba y la corriente descendente entre los transductores es la misma. En estas dos condiciones que fluye, la onda en la corriente arriba fluirá con menos velocidad que la onda descendente. A medida que el líquido fluye más rápido, la distinción entre los tiempos arriba y hacia abajo aumenta. Los tiempos de la corriente ascendente y descendente procesados por el transmisor para decidir el caudal.
Transductor de caudalímetro ultrasónico polarizado horizontalmente 30kHz para sensor de caudalímetro ultrasónico
