Transductor de caudalímetro ultrasónico de la abrazadera 1MHz para el medidor de flujo ultrasónico

Compartir con:

Transductor de caudalímetro ultrasónico de la abrazadera 1MHz para el medidor de flujo ultrasónico

Aplicación: MEDICIÓN DE FLUJO ULTRASONICO DE ABRAZO EN EL TIPO DE PINTURACIÓN DE PINTURACIÓN ULTRASONIC

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHW-1M-01S
Marca del producto:
Piezohannas
Código De Producto:
PHW-1M-01S

Descripción del producto

Transductor de caudalímetro ultrasónico de la abrazadera 1MHz para el medidor de flujo ultrasónico

Especificaciones:

Elementos	Parámetros técnicos		Imagen
Nombre	Transductor ultrasónico para caudalímetro (montado afuera)
Modelo	PHW-1M-01S
Frecuencia	1MHZ ± 30KHZ
Distancia de detección	0.05～3m
Mínimo paralelo lmpeedance	40Ω ± 20％
Capacidad	3400pf ± 20％@ 1khz
Sensibilidad	Voltaje de conducción:24 VPP、TRansmitting yReceipting , Distancia de la biyección: 45 cm、Receiptingamplitud : 750 mv
Operando Voltaje	Cima Voltaje＜300vpp
Operando Temperatura	-40～+ 80 ℃
Presión	≤3Kilos o 0.3MPA
Ángulo
Material de la carcasa	304 de acero sin ceda、material compuesto
Uso	Medidor de flujo ultrasónico (montado afuera)
Instalación Dimensión	Revisar el diagrama de la estructura del producto
Nivel de protección	IP68
Peso	600g ± 5% (Largo：10m）
Instrucciones de cableado	Rojo:transductor+，Blanco:transductor-, negro: alambre blindado(El sensor de temperatura es opcional)
Curva de admitancia		PbarroStructríaDiAgram

Diagrama de bloques del transductor ultrasónico:

0ryjg8d (6_q9xm% 86pdg

Diagrama esquemático del sensor de temperatura:

O3`1pa5yr5% z5`dq1r

Aplicación de flujo ultrasónico de sujeción:

Minificadores de flujo ultrasónicos de sujeción en los beneficios del procesamiento de la señal digital: precisión de mercado, inmunidad de ruido y confiabilidad. ¿Necesitas más convincente? También está la tasa de actualización de datos de alta velocidad y la facilidad de uso superior en cada etapa de instalación y operación. Sin la caída de presión o la pérdida de energía, una proporción de reducción amplia y sensores no intrusivos que se pueden instalar sin cortar en la tubería, no puede ir mal con la abrazadera para la medición de flujo de líquido.

Espectáculo de fábrica

生产流程 (4)

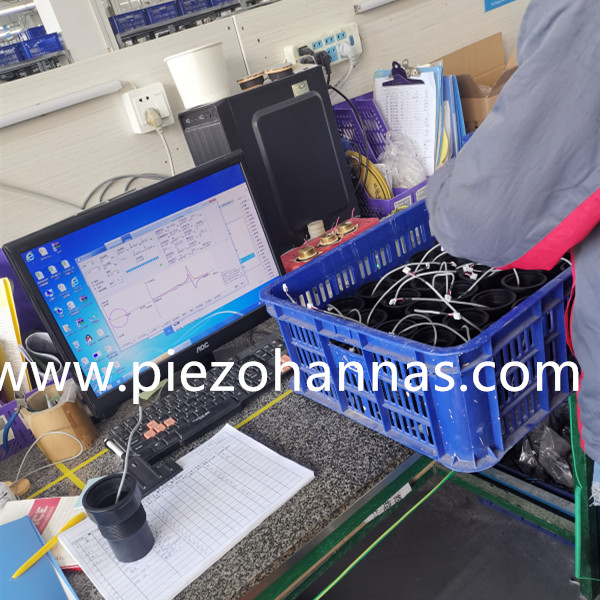

数据记录和测试
