PR1000K0130
Piezohannas
PR1000K0130
Anillo piezo de material PZT para transductor de soldadura por ultrasónico
1. descripción del producto
- Material PIZO: PZT-8
- Dimensiones: OD50 * ID17 * 6.5mm
- Frecuencia resonante: 35khz ± 3kHz
- Capacitancia estática: 2430pf ± 12.5%
-Resonancia Impedancia ZM≤15
-Chick Frecuencia FT (KHZ): 320
- Módulo de colocación KR (%): ≥45
2. Anillo piezo para soldadura por ultrasonidos en stock:
Rango de anillo de cerámica piezo.
Diámetro externo: 5.0 - 100mm
Diámetro interno: (2.0 - 35 mm)
Espesor: (0.2 - 15 mm)
Elección de metalización (plata, níquel, oro y otros a petición)
Amplia selección de formulaciones de PZT.
4. Valor contenido político del rendimiento de los materiales\"Hard \" PZT:
Materiales duros \"pzt |
|||||||
Propiedades |
PZT-41 |
PZT-42 |
PZT-43 |
PZT-82 |
PBAS-4 |
||
Constante dieléctrica |
ɛTr3 |
1050 |
1250 |
1420 |
1100 |
1900 |
|
Factor de acoplamiento |
KP |
0.58 |
0.58 |
0.58 |
0.52 |
0.59 |
|
K31 |
0.32 |
0.33 |
0.34 |
0.3 |
0.34 |
||
K33 |
0.66 |
0.67 |
0.68 |
0.57 |
0.68 |
||
Kt |
0.48 |
0.48 |
0.48 |
0.4 |
0.49 |
||
Coeficiente piezoeléctrico |
D31 |
10-12m / v |
-106 |
-124 |
-138 |
-100 |
-160 |
D33 |
10-12m / v |
260 |
280 |
300 |
240 |
380 |
|
g31 |
10-3vm / n |
-11.4 |
-11.2 |
-11 |
-10.3 |
-9.5 |
|
G33 |
10-3vm / n |
28 |
25.3 |
24 |
25 |
22.6 |
|
Coeficientes de frecuencia |
Np |
2280 |
2200 |
2160 |
2280 |
2200 |
|
N1 |
1671 |
1613 |
1583 |
1671 |
1613 |
||
N3 |
1950 |
1900 |
1875 |
1950 |
1850 |
||
Nt |
2250 |
2200 |
2200 |
2300 |
2200 |
||
Coeficiente de cumplimiento elástico |
Se11 |
10-12m2/norte |
11.8 |
12.7 |
13.2 |
11.6 |
13.2 |
Factor de calidad machanical |
QM |
1000 |
800 |
600 |
1200 |
2200 |
|
Factor de pérdida dieléctrica |
Tg δ |
% |
0.3 |
0.4 |
0.5 |
0.3 |
0.5 |
Densidad |
ρ |
g / cm3 |
7.5 |
7.5 |
7.5 |
7.6 |
7.5 |
Temperatura curie |
Tc |
° C |
320 |
320 |
320 |
310 |
310 |
El módulo de Young |
YE11 |
<109Nuevo Méjico3 |
85 |
79 |
76 |
86 |
76 |
Relación venenosa |
0.3 |
0.3 |
0.3 |
0.3 |
0.33 |
5. Tolerancias mecánicas estándar:
Diámetro exterior ± 0.150mm
Diámetro interior ± 0.150mm
Espesor ± 0.05mm
Planitud 0.002 ** / 0.012mm max
Paralelismo 0.007 ** / 0.012mm MAX
Concentricidad 0.2mm
6. Máscara de aplicaciones de la máquina:
50 * 17 * 6.5MM El anillo piezoe se usa para la máquina de soldadura, DUO al virus de Corona, se necesita los requisitos rápidos del anillo piezoeléctrico en China y en el extranjero, es el componente básico para la máquina de máscara.

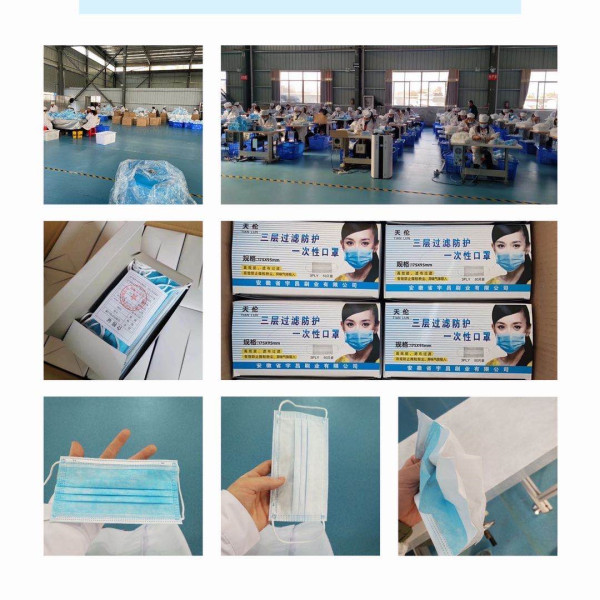

Imagen de la máquina 7.Mask:
