PHA-34-12FC-FB
Piezohannas
PHA-34-12FC-FB
Transductor de aire ultrasónico anti-corrosión a prueba de explosiones de 35kHz para medición de nivel
Especificación:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor anti-corrosión y explosión de 34kHz. |
| |
Modelo | PHA-34-12FC-FB | ||
Frecuencia | 34khz ± 5% | ||
Distancia de detección | 0.5~12m | ||
Mínimo paralelo lmpeedance | 930Ω ± 20% | ||
6900pf ± 20%@ 1khz | |||
Sensibilidad | carga de voltaje de conducción:650VPP,Distancia: 0.6m、Amplitud de eco: 350mv | ||
-40~+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia @ -3db @ -3db: 8 ° ±10%, Ángulo afilado: 18 ° ± 10% | |||
Material de la carcasa | Ptfe | ||
uso | Medidor de nivel ultrasónico, monitoreo, anti-colisión, seguridad | ||
Comprobación del diagrama de estructura del producto a continuación | |||
Nivel de protección | IP68 | ||
Peso | 1200g ± 5% | ||
Instrucciones de cableado | Interfaz integrada (3pin, terminal de 2.54 mm): rojo positivo, blanco negativo, alambre de escudo negro; Interfaz (3pin, terminal de 2.0 mm): blanco y negro para alambre de sensor de temperatura (MF58); | ||

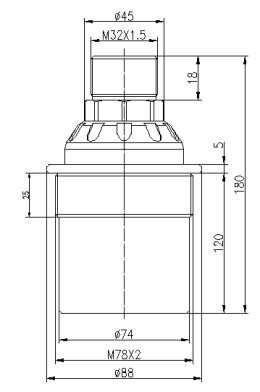

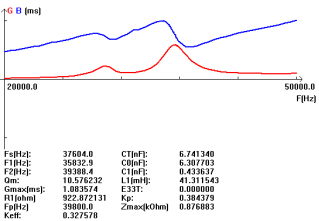

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Aplicación de medición de nivel ultrasónico:
IN Medición de nivel ultrasónico sin contacto, el sensor emite pulsos ultrasónicos en la dirección del medio, que luego los refleja.
El tiempo transcurrido de la emisión a la recepción de las señales es proporcional al nivel en el tanque. Los sensores ultrasónicos son ideales para aplicaciones estándar simples, tanto para líquidos como para sólidos.
