HS/T6Kⅱ
Piezohannas
HS/T6KⅡ

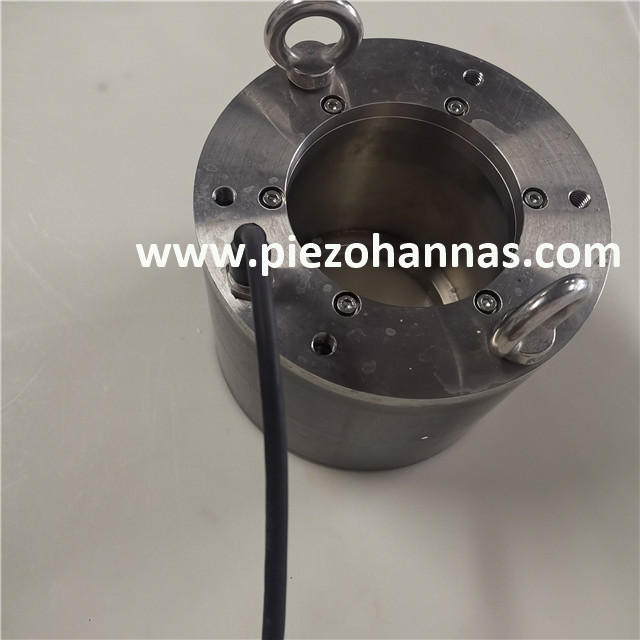

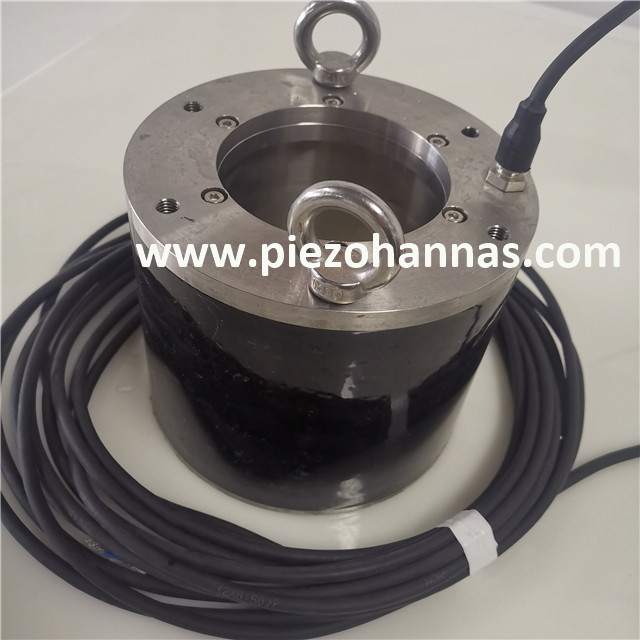

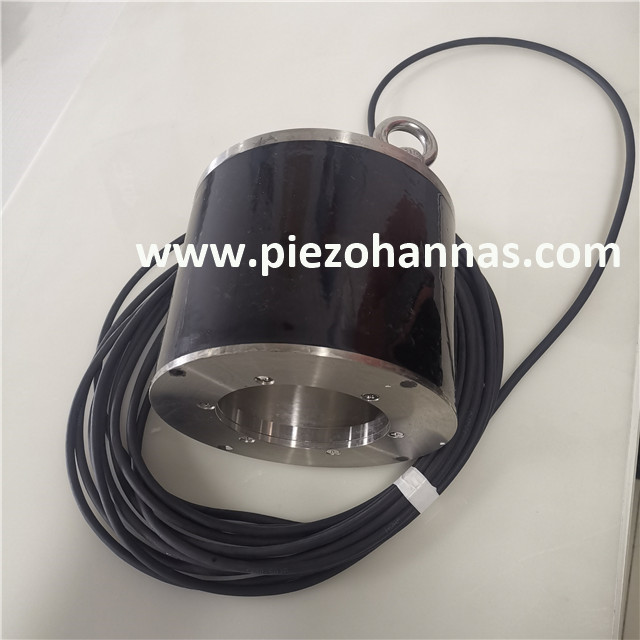

Transductor acústico submarino de transductor de tipo anillo de 6 kHz personalizado para medición de profundidad
Parámetros técnicos:
Modelo | HS/T6Kⅱ |
|
frecuencia de resonancia | 6 kHz | |
Banda de trabajo | 3.5kHz ~ 15kHz | |
Respuesta de voltaje de transmisión | Svl≥140db | |
Capacitancia estática | 320000pf | |
Directividad | Horizontal omnidireccional | |
Nivel de fuente de sonido (SL) | Sl≥190db | |
Profundidad de trabajo | 300m | |
Especificación de cable | Φ11.2 mm Cable blindado de doble núcleo | |
Peso | 13 kg | |
| ||
Gráfico de respuesta de transmisión:
Curva de emisión de baja frecuencia de la fuente de sonido de prueba:
Fuente de sonido de prueba Emisión de baja frecuencia 2F = 6KHz Dirección vertical:
Fuente de sonido de prueba Emisión de baja frecuencia 2F = 4KHz Dirección vertical:
Solicitud:
Investigación de acústica submarina
Calibración de campo acústico
Aplicaciones militares y científicas
Tipos de transductor acústico submarino:
1. Frecuencia baja, aguas profundas, transductor de alta potencia
Serie de transductores de transmisión de baja frecuencia: existen varios tipos de transductores de flexión, transductores de tubos circulares ranurados, transductores de flexión de slat, transductores de disco de flexión combinados, etc. La frecuencia de operación mínima ha sido tan baja como 20Hz;
Serie de transductores de aguas profundas: hay tres tipos de productos: tipo de desbordamiento, tipo de balance de presión relleno de aceite y tipo de presión de autosuficiencia, la resistencia a la presión máxima ha alcanzado los 80 mPa;
Serie de transductor de transmisión de alta potencia: el nivel de fuente de sonido puede alcanzar más de 207dB cerca de 350Hz.
2. Transductor de anillo de mosaico
La compañía tiene la capacidad de diseñar y fabricar anillos de mosaico con un diámetro de 30 mm ～ 800 mm, la frecuencia puede cubrir 0.5kHz ～ 50kHz, el nivel de fuente de sonido de emisión más alto de un solo transductor puede alcanzar 202dB y la banda de frecuencia de trabajo efectiva puede alcanzar Más de 2 frecuencias de octava. Su forma estructural dividida principalmente en tipo de aire y tipo de desbordamiento, la profundidad de trabajo puede alcanzar los 500 my 6 km respectivamente.
3. Matriz de línea
La compañía tiene la capacidad de diseñar y fabricar matrices lineales llenas de aceite, matrices lineales de cable y matrices rígidas lineales. La matriz llena de aceite puede realizar la matriz lineal llena de aceite con el diámetro exterior más pequeño de 20 mm, y el segmento de matriz único más largo puede alcanzar los 80 m.
4. Transductor esférico
La compañía tiene tecnología de diseño y producción madura para transductores esféricos. En la actualidad, ha formado una serie completa de transductores esféricos con un diámetro de 20 mm a 166 mm después del empaque; La frecuencia de cobertura de transmisión es de 3 kHz a 150 kHz; La frecuencia de cobertura de recepción es de 5Hz a 100kHz+; La profundidad de trabajo es la mayor hasta 5 km o más.
5. Hidrófono vectorial
La compañía es la primera compañía en la industria en desarrollar hidrófonos vectoriales y sus aplicaciones de ingeniería. Los hidrófonos del vector de presión diferencial y los hidrófonos de vector de covibración desarrollados son estables y confiables. La banda de frecuencia de trabajo puede cubrir 5Hz ~ 120 kHz, y la profundidad de trabajo máxima puede ser de hasta 3000 m. Para mejorar la idoneidad del hidrófono vectorial de vibración, nuestra compañía ha realizado una investigación en profundidad sobre el método de instalación, el impacto de la corriente impermeable y el modo de suspensión, etc., e hidrófono de vector de instalación fijo realizado, estructura llena de aceite y libre suspensión, etc. Una variedad de resultados, y tiene las capacidades de diseño y fabricación de matrices de línea de hidrófono vectorial y matrices remolcadas.
Caso de aplicación de transductor acústico submarino
Según las necesidades del cliente, podemos diseñar y producir transductores ultrasónicos piezoeléctricos, Transductor acústico submarino, sondas ultrasónicas y sensores de varias frecuencias con rendimiento estable y alta calidad.
2. Calibración de hidrófonos vectoriales en aguas profundas, la profundidad de trabajo máxima puede alcanzar los 3000 m, que se puede utilizar para elementos de matriz lineal llenos de aceite
3. La respuesta de emisión más alta del transductor acústico esférico apilado puede alcanzar 156dB, y el nivel de fuente de sonido más alto puede alcanzar 202dB, que es más de 6dB más alto que los transductores esféricos ordinarios del mismo tamaño.
4. transductor hidrófono de vector único
En comparación con los transductores de cerámica piezoeléctrica, el tamaño del transductor de transmisión de cristal único PIN-PMN-PT se reduce en más de 1/3, el nivel de respuesta de voltaje de transmisión es 2 ~ 10dB más alto, el ancho de banda de impedancia es aproximadamente dos veces mayor y el -3dB El ancho de banda es aproximadamente dos veces mayor. Veces; La sensibilidad receptora es 3 ~ 5dB más alta. El hidrófono de vector de cristal único tiene una descuidad de bajo movimiento, y la sensibilidad es 4 ~ 6dB más alta que el hidrófono del vector piezoeléctrico del mismo tamaño.
5. Vector de instalación fijo Hidrófono
Usando la columna central como base fija, el modo de trabajo de cizallamiento de cerámica, la banda de frecuencia de trabajo es de 100-5000Hz, la instalación es simple, el rendimiento es estable y puede reemplazar la mayoría de los hidrófonos vectoriales instalados en varias plataformas.
El reflector en forma de cono se usa para reflejar las ondas de sonido radiadas circunferencialmente del transductor toroidal a la superficie final para que funcione, y se puede realizar una radiación acústica relativamente estable del haz en la superficie final.
