Hs / t45
Piezohannas
HS/T45

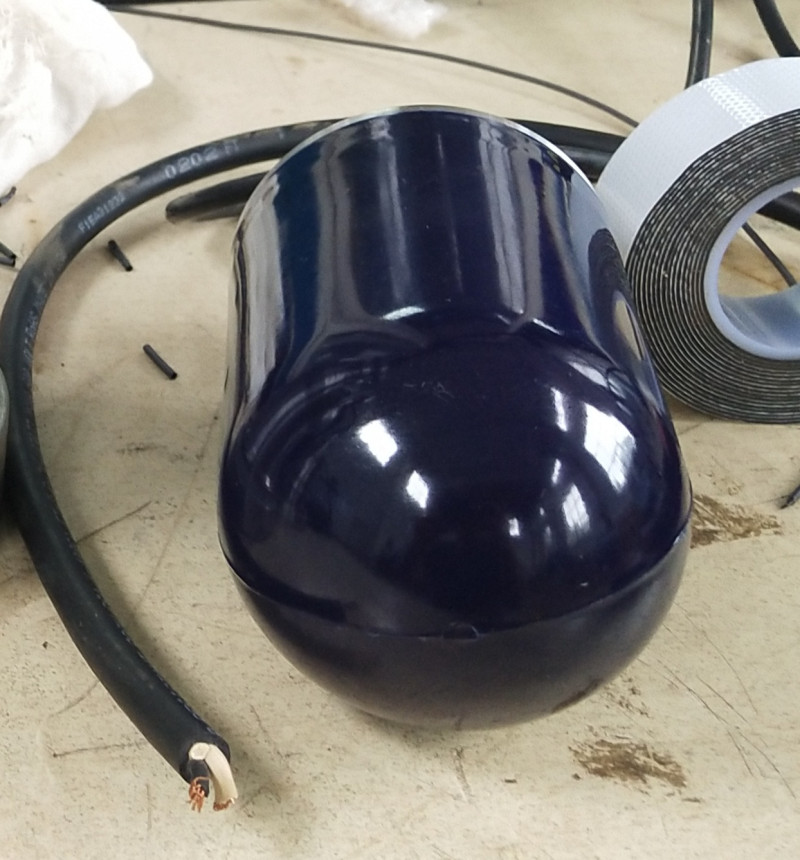

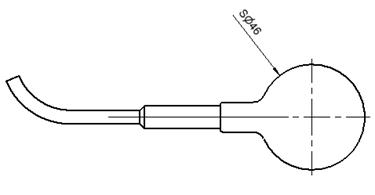

Transductor acústico subacuático esférico de 45kHz personalizado para transductores esféricos
Parámetros técnicos:
Modelo | Hs / t45 |
|
frecuencia de resonancia | 45khz | |
Banda de trabajo | Δf ≥13.5khz | |
Respuesta de voltaje de transmisión | Svl≥145db | |
Tapa estáticaacentoncia | 40000pf | |
Nivel de fuente de sonido (SL) | SL≥183dB | |
Profundidad de trabajo | > 300m | |
Especificación de cableifdicación | Φ11.2mm Cable blindado de doble núcleo | |
| ||
Solicitud:
Investigación de acústica subacuática
Calibración de campo acústico
Aplicaciones militares y científicas.
Tipos de transductor acústico submarino.

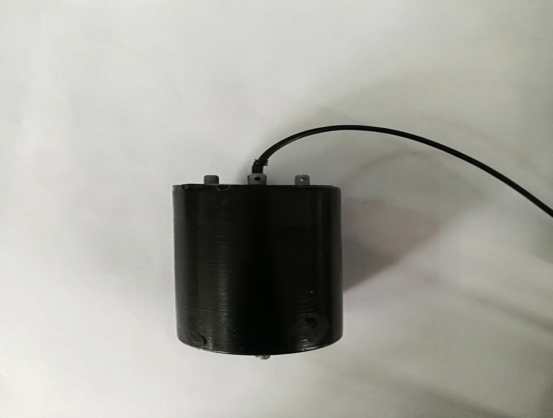

1. Frecuencia de calma, agua profunda, transductor de alta potencia.
Serie de transductores de transmisión de baja frecuencia: existen varios tipos de transductores de flexión, transductores de tubos circulares ranurados, transductores de flexión de deslizamiento, transductores de disco de flexión combinados, etc. La frecuencia operativa mínima ha sido tan baja como 20Hz;
Serie de transductores de aguas profundas: hay tres tipos de productos: tipo de desbordamiento, tipo de balance de presión lleno de aceite y tipo de presión autoportante, la resistencia máxima de presión ha alcanzado los 80 MPA;
Serie de transductores de transmisión de alta potencia: el nivel de fuente de sonido puede alcanzar más de 207dB cerca de 350Hz.

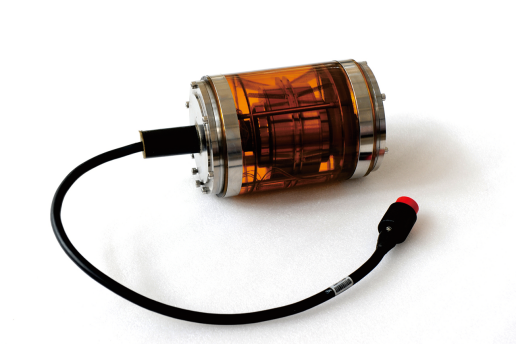

2. Transductor de anillo de mosaico.
La compañía tiene la capacidad de diseñar y fabricar anillos de mosaico con un diámetro de 30 mm ~ 800 mm, la frecuencia puede cubrir 0.5 kHz ~ 50kHz, el nivel de fuente de sonido de emisión más alto de un solo transductor puede alcanzar 202dB, y la banda de frecuencia de trabajo efectiva puede alcanzar Más de 2 frecuencias de octava. Su forma estructural se divide principalmente en el tipo de respaldo de aire y el tipo de desbordamiento, la profundidad de trabajo puede alcanzar 500m y 6 km respectivamente.
3. Array de línea
La compañía tiene la capacidad de diseñar y fabricar matrices lineales llenas de aceite, matrices lineales de cable y matrices lineales rígidas. La matriz llena de aceite puede realizar la matriz lineal llena de aceite con el diámetro exterior más pequeño de 20 mm, y el segmento de matriz individual más largo puede alcanzar los 80 m.

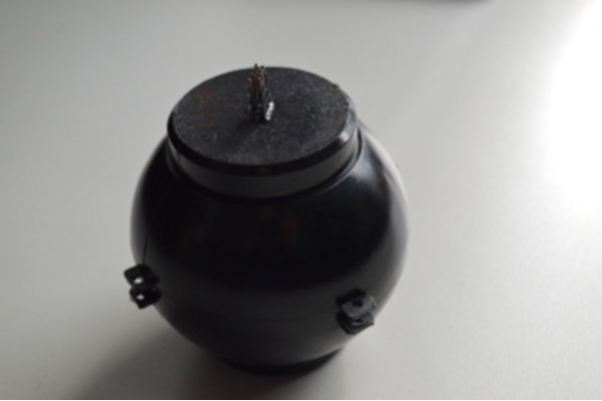

4. Transductor esférico
La compañía tiene tecnología de diseño y producción maduros para transductores esféricos. En la actualidad, ha formado una serie completa de transductores esféricos con un diámetro de 20 mm a 166 mm después del embalaje; La frecuencia de cobertura de transmisión es de 3kHz a 150 kHz; La frecuencia de cobertura de recepción es de 5Hz a 100 kHz +; La profundidad de trabajo es la más alta de hasta 5 km o más.
5. Vector Hydrophone
La compañía es la primera empresa en la industria para desarrollar hidrófonos vectoriales y sus aplicaciones de ingeniería. Los hidrófonos del vector de presión diferencial y los hidrófonos del vector de co-vibración desarrollados son estables y confiables. La banda de frecuencia de trabajo puede cubrir 5Hz ~ 120KHz, y la profundidad de trabajo máxima puede ser de hasta 3000 m. Para mejorar la idoneidad del Hidrófono del vector de co-vibración, nuestra compañía ha realizado una investigación en profundidad sobre el método de instalación, el impacto de la corriente impermeable y el modo de suspensión, etc., y realizado la instalación fija del vector hidrófono, la estructura llena de aceite y la conexión. Suspensión, etc. Una variedad de resultados, y tiene las capacidades de diseño y fabricación de matrices de línea de hidrófono vectoriales y matrices remolcadas.
Caso de aplicación de transductor acústico submarino.
De acuerdo con las necesidades del cliente, podemos diseñar y producir transductores ultrasónicos piezoeléctricos, transductor acústico subacuático, sondas ultrasónicas y sensores de varias frecuencias con rendimiento estable y alta calidad.

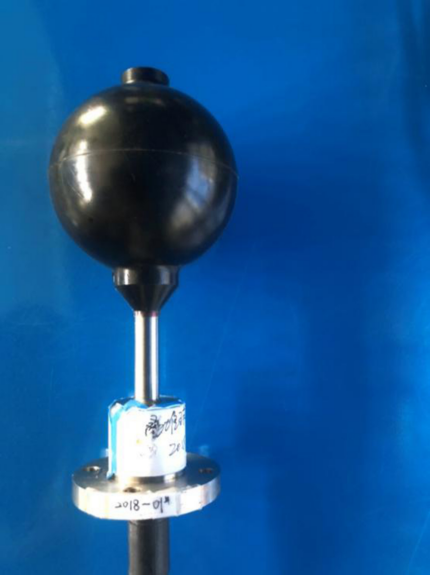

2. Calibración de hidrófonos vectoriales en aguas profundas, la profundidad de trabajo máxima puede alcanzar los 3000 m, que se pueden usar para elementos de matriz lineal llenos de aceite
3. La respuesta de emisión más alta del transductor acústico esférico apilado puede alcanzar los 156dB, y el nivel de fuente de sonido más alto puede alcanzar 202dB, que es más de 6dB más alto que los transductores esféricos ordinarios del mismo tamaño.
4. Transductor de hidrófono de vector de un solo cristal.
En comparación con los transductores de cerámica piezoeléctricos, el tamaño del transductor de transmisión de cristal único PIN-PMN-PT se reduce en más de 1/3, el nivel de respuesta de voltaje de transmisión es de 2 ~ 10dB más alto, el ancho de banda de impedancia es aproximadamente dos veces mayor, y el -3dB El ancho de banda es aproximadamente dos veces mayor. Veces; La sensibilidad de recepción es de 3 ~ 5dB más alta. El hidrofono del vector de cristal único tiene bajo nivel de ruido de movimiento, y la sensibilidad es de 4 ~ 6dB más alta que la hidrófona del vector piezoeléctrico del mismo tamaño.

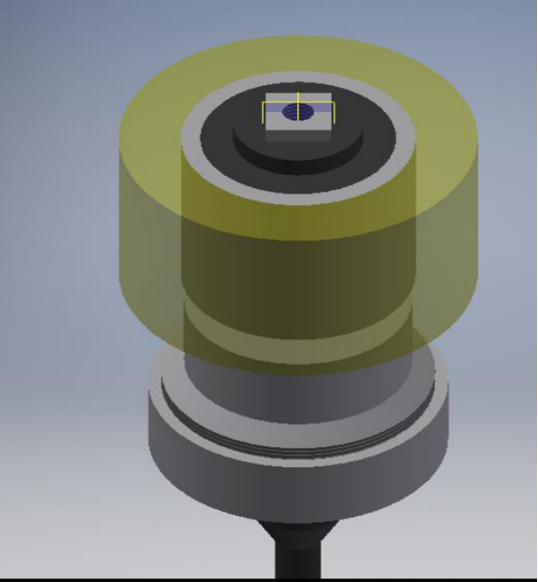

5. Instalación de Hidrófono vectorial
Usando la columna central como la base fija, el modo de trabajo de cizallamiento de cerámica, la banda de frecuencia de trabajo es 100-5000Hz, la instalación es simple, el rendimiento es estable, y puede reemplazar la mayoría de los hidrofonos vectoriales instalados en varias plataformas.

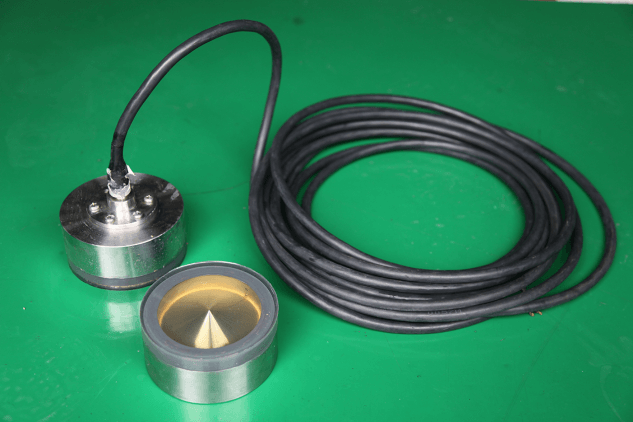

El reflector en forma de cono se usa para reflejar las ondas de sonido radiadas circunferencialmente del transductor toroidal a la superficie del extremo a trabajar, y la radiación acústica relativamente estable de la viga se puede realizar en la superficie del extremo.
