YH-S / 2000
Piezohannas
YH-S/2000
Transductor acústico subacuático de hidrófono de aguas profundas para profundidad de aguas profundas
Parámetros técnicos:
modelo | YH-S / 2000
|
frecuencia de resonancia | 40khz |
banda de trabajo | 20khz 下下 |
Recepción de sensibilidad | ≥-200db |
capacitancia estática | 5000pf |
directividad | Horizontal no direccional |
Vertical no direccional | |
Profundidad de trabajo | 2000m, 4000m, 6000m, 10000m. |
Especificación de cable | Φ5mm dos cables blindados del núcleo |
Diseño de estructura resistente a la presión de agua profunda, puede funcionar en profundidad de agua de 2000m / 4000m / 6000m.
Aplicación mixta de múltiples estructuras de circuitos, para mejorar la sensibilidad de recibir y la capacitancia estática.
Estructura de suspensión completamente incorporada para reducir la influencia de la vibración estructural.
El hidrófono adopta una estructura especial resistente a la presión, y se adopta una estructura de circuito paralelamente en serie entre múltiples elementos cerámicos para garantizar la sensibilidad de recepción y la capacitancia estática del hidrófono bajo la premisa de la resistencia a la presión. Este tipo de hidrófono dispone de 2000 metros, 4000 metros, 6000 metros y diez mil metros serie. El diseño del rendimiento eléctrico y el diseño de estructura del transductor se pueden realizar de acuerdo con los requisitos del usuario.

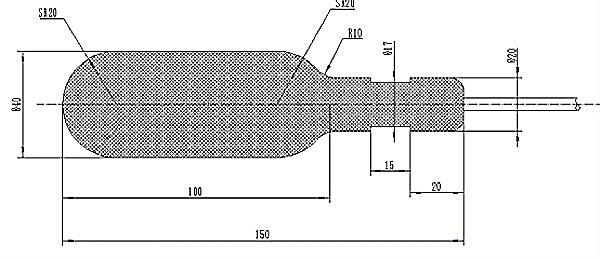

Dibujo exterior:
Caso de aplicación de transductor acústico submarino.
De acuerdo con las necesidades del cliente, podemos diseñar y producir transductores ultrasónicos piezoeléctricos, transductor acústico subacuático, sondas ultrasónicas y sensores de varias frecuencias con rendimiento estable y alta calidad.
2. Calibración de hidrófonos vectoriales en aguas profundas, la profundidad de trabajo máxima puede alcanzar los 3000 m, que se pueden usar para elementos de matriz lineal llenos de aceite
3. La respuesta de emisión más alta del transductor acústico esférico apilado puede alcanzar los 156dB, y el nivel de fuente de sonido más alto puede alcanzar 202dB, que es más de 6dB más alto que los transductores esféricos ordinarios del mismo tamaño.
4.Single-cristal vector transductor de hidrófono.
En comparación con los transductores de cerámica piezoeléctricos, el tamaño del transductor de transmisión de cristal único PIN-PMN-PT se reduce en más de 1/3, el nivel de respuesta de voltaje de transmisión es de 2 ~ 10dB más alto, el ancho de banda de impedancia es aproximadamente dos veces mayor, y el -3dB El ancho de banda es aproximadamente dos veces mayor. Veces; La sensibilidad de recepción es de 3 ~ 5dB más alta. El hidrofono del vector de cristal único tiene bajo nivel de ruido de movimiento, y la sensibilidad es de 4 ~ 6dB más alta que la hidrófona del vector piezoeléctrico del mismo tamaño.
5. Instalación de Hidrófono vectorial
Usando la columna central como la base fija, el modo de trabajo de cizallamiento de cerámica, la banda de frecuencia de trabajo es 100-5000Hz, la instalación es simple, el rendimiento es estable, y puede reemplazar la mayoría de los hidrofonos vectoriales instalados en varias plataformas.
El reflector en forma de cono se usa para reflejar las ondas de sonido radiadas circunferencialmente del transductor toroidal a la superficie del extremo a trabajar, y la radiación acústica relativamente estable de la viga se puede realizar en la superficie del extremo.
