PHYW-40-200A
Piezohannas
PHYW-40-200A
Transductor Utrasónico de 40kHz para profundidad en las comunicaciones submarinas.
1. Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico 40kHz en el Aplicación de comunicación submarina |
| |
Modelo | PHYW-40-200A | ||
Frecuencia | 40Khz ±5% | ||
Mínimo Paralelo Lmpeedance | 240Ω ± 20% | ||
6000pf ± 20%@ 1khz | |||
Sensibilidad | sin cargadsaltovoltaje:500VPP,Distancia:0.65m, Amplitud de eco:1.50V | ||
| |||
-40~+ 80 ℃ | |||
≤10Kilos o 1MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia @ -3db:42° ±2°; Ángulo agudo:114° ±6°; | |||
Material de la carcasa
| abdominales | ||
Uso | Medición de profundidad | ||

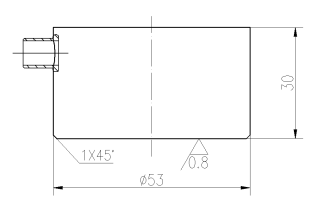

| Compruebe el dibujo a continuación | ||
Nivel de protección | IP68 | ||
Peso | 220g ± 5% (Longitud de cable:2m) | ||
Instrucciones de cableado | Interfaz integrada:Rojo:transductor+,blanco:transductor- Negro: Alambre blindado(sin sensor de temperatura) | ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
2. Diagrama esquemático del sensor de temperatura del transductor, diagrama esquemático del circuito de prueba
