PH-4
Piezohannas
PH-4

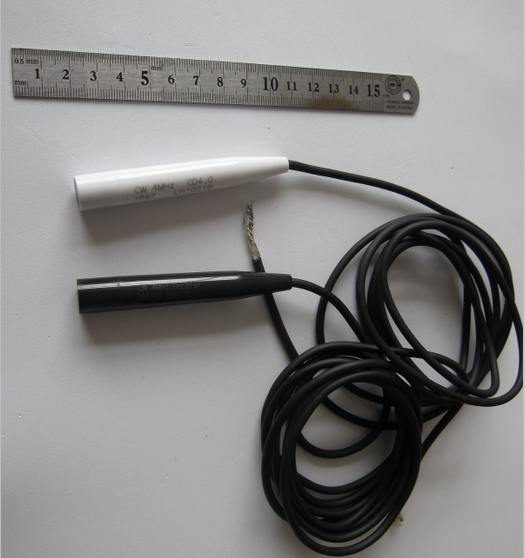

Transductor Doppler TCD de 4MHz Médico para el doppler transcranial de ultrasonido
Introducción:
El dispositivo de medición de sangre Doppler que desarrollamos puede equipar con 2MHz, 4 MHz, sensor de flujo sanguíneo de 8MHz para medir el caudal de flujo sanguíneo diferente. La interfaz de salida es el puerto USB e ingrese la potencia de POWER es la potencia de PC estándar. Podría ofrecer algún tipo de datos en bruto o los datos calculados como VP; VM, VD, PI, RI, SD, HR. Además, podríamos ofrecer la salida como espectro de mapa de bits cuando se conecte con su computadora portátil o PC directamente.
Sonda Doppler Craniocervical 4MHZ:
Frecuencia | 4MHZ |
Sensibilidad | -10db |
Ancho de banda (-6db): | 30% |
Capacitancia estática: | 1300 pf |
Impedancia: | 50Ω |
Nivel de protección: | IPX7 4000V（contra el suelo） |
Longitud del cable: | 2m |
Personalizable: | sí |
Parámetros de la tecnología:
Modelo | PH-2 | PH-4 | PH-8 |
Frecuencia de trabajo | 2MHZ ± 10% | 4MHZ ± 10% | 8MHZ ± 10% |
Método de trabajo | Onda de pulso | Ola continua | Ola continua |
Capacitancia estática | 2900pf ± 20% | Enviar: 1500pf ± 20% Recibir: 1500PF ± 20% | Enviar: 500PF ± 20% recibir:500pf ± 20% |
sensibilidad relativa | >-9db | >-20db | >-15db |
Ancho de banda relativo | ≥30% | ≥15% | ≥20% |
enviando receptor mixto | --- | <-50db | <-50db |
Uso principal | Para el análisis del flujo sanguíneo del cerebro. | Para el análisis del flujo sanguíneo de la arteria carotídea. | Para análisis superficial de flujo sanguíneo vascular. |
Parámetros del espectro:
1.DePth:
Estos parámetros para la mayoría de los pacientes (edad superiores a 20 años) se basan principalmente en la detección de la profundidad de la anatomía vascular.
h. Ojo izquierdo o derecho Profundidad general de 45 mm (el poder debe ser inferior al 250%, de lo contrario lesiones a los globos oculares)
2.Power:
Potencia general = 400% excepto la arteria oftálmica.
Cambie los principios: Aumento o disminución adecuados con la profundidad de detección.
3.Gain:
La ganancia suele ser de aproximadamente 30dB.
Cambie los principios: Aumento o disminución adecuados con la intensidad de la señal detectada. Sin cambiar el conjunto general de acuerdo con los hábitos de los usuarios.
Generalmente es de unos 12 mm.
Cambie el principio: si se toma una señal grande, fácilmente detectada, pero la baja resolución vascular, y la señal de detección más difícil, sino la alta resolución vascular. En general, para los vasos sanguíneos más profundos deben ser más grandes, más ligeros es más pequeño.
Cambie el principio: profundidad de detección limitada, determine directamente el rango de caudal. Su valor con profundidad y volumen de muestra. Dado que reciba datos, primero de todos los tratamientos con la relación de estos parámetros, la ventana del espectro debe estar claramente no puede hacer lo contrario, la escala del caudal. Todo esto debe cambiarse en cualquier momento con la profundidad de detección.
Cambio de principios: diseño de interfaz, la ventana del espectro puede ser más larga o más corta. La ventana del espectro es cuanto más larga, cuanto más tiempo. Para una interfaz fija, este conjunto de parámetros ya no se cambia. Por ejemplo, para la anchura longitudinal de FFF FFT de 256 puntos debe apuntar a Pixel 256, mientras que la horizontal generalmente tomada por 80-100 puntos / s es más apropiada. Debe duplicarse para un lateral FFT de 512 puntos más apropiado, o el sierra de sierra de espectrograma parecerá demasiado alta, fuerte o demasiado horizontal, los médicos interpretan los planos. Multi-entero conveniente. Por ejemplo: 4s o 5s, 6s como.
Hardware Cada dos volumen de muestra adyacente de casi la mitad de la ventana es una señal de señal. Ejemplo: la primera señal de profundidad también contiene una señal de profundidad media segura, y la primera señal de profundidad también contiene la mitad de la primera señal de profundidad, también contiene la señal de la media profundidad, pero la profundidad una señal no es la primera señal de profundidad. Nos. 1 y 3 de la profundidad de la señal es completamente independiente, los primeros 2 y 4 de la profundidad de la señal también son completamente independientes. Cuando tal profundidad de cuatro señales mostrada en la sensación visual habrá una transición.
