PHA-200-01H
Piezohannas
PHA-200-01H

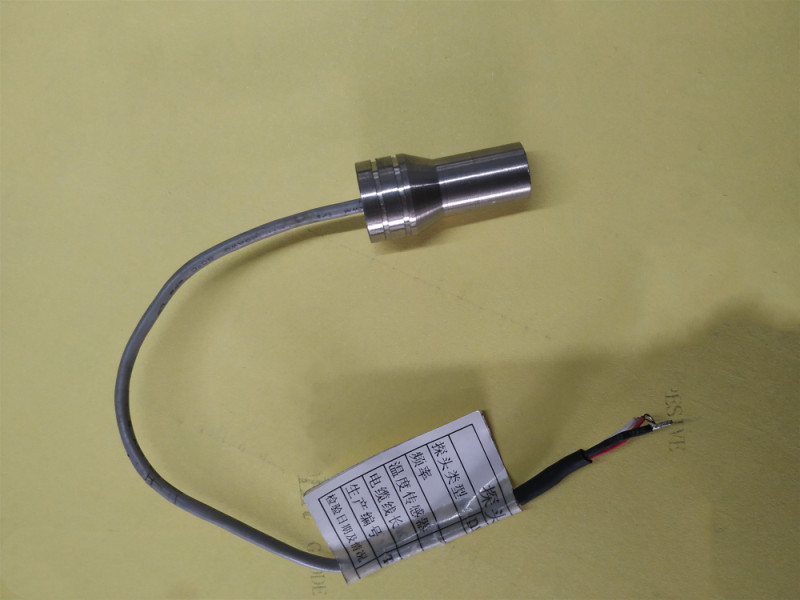

Titán de titanio de alta temperatura transductor para medidores de flujo ultrasónico de Gase
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico 200kHz |
| |
Modelo | PHA-200-01H | ||
Frecuencia | 200khz ± 5% | ||
Distancia de detección | 0.10~1.5m | ||
Mínimo Paralelo Lmpeedance | 2000Ω ± 20% | ||
400pf ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción:800vpp,Distancia:0.3m, Amplitud de eco:3MV | ||
-40~+ 80 ℃ | |||
16Kilos o1.6MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia@ -3db: 8 ° ± 2, Ángulo agudo:20 ° ± 4 | ||
Material de la carcasa | aleación de titanio | ||
Uso | Medidor de flujo de gas ultrasónico | ||
IP68 | |||
Nivel de protección | 30 g ± 5% (Largo:20 centímetros) | ||
Peso | Tipo integrado: Conector:Rojo +, blanco-, negro: alambre blindado;
| ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
|
Aplicación de flujo de gas ultrasónico:
Transductor alojado con titanio, para su línea de productos de medidor de flujo ultrasónico de gas, que utiliza la impresión de metal 3D para mejorar el rendimiento acústico de los medidores de flujo ultrasónico en aplicaciones de transferencia de custodia.
El T-200 también se puede extraer de manera segura mientras el medidor está a presión sin herramientas especiales de extracción de alta presión, lo que reduce la posibilidad de emisiones de gases de efecto invernadero durante la extracción. La cápsula que contiene el cristal piezoeléctrico es retráctil como una sola pieza para la simplicidad y la facilidad de uso.
Imagen:
Titán de titanio de alta temperatura transductor para medidores de flujo ultrasónico de Gase
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico 200kHz |
| |
Modelo | PHA-200-01H | ||
Frecuencia | 200khz ± 5% | ||
Distancia de detección | 0.10~1.5m | ||
Mínimo Paralelo Lmpeedance | 2000Ω ± 20% | ||
400pf ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción:800vpp,Distancia:0.3m, Amplitud de eco:3MV | ||
-40~+ 80 ℃ | |||
16Kilos o1.6MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia@ -3db: 8 ° ± 2, Ángulo agudo:20 ° ± 4 | ||
Material de la carcasa | aleación de titanio | ||
Uso | Medidor de flujo de gas ultrasónico | ||
IP68 | |||
Nivel de protección | 30 g ± 5% (Largo:20 centímetros) | ||
Peso | Tipo integrado: Conector:Rojo +, blanco-, negro: alambre blindado;
| ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
|
Aplicación de flujo de gas ultrasónico:
Transductor alojado con titanio, para su línea de productos de medidor de flujo ultrasónico de gas, que utiliza la impresión de metal 3D para mejorar el rendimiento acústico de los medidores de flujo ultrasónico en aplicaciones de transferencia de custodia.
El T-200 también se puede extraer de manera segura mientras el medidor está a presión sin herramientas especiales de extracción de alta presión, lo que reduce la posibilidad de emisiones de gases de efecto invernadero durante la extracción. La cápsula que contiene el cristal piezoeléctrico es retráctil como una sola pieza para la simplicidad y la facilidad de uso.
Imagen:
