PHA-200-01I
Piezohannas
PHA-200-01I

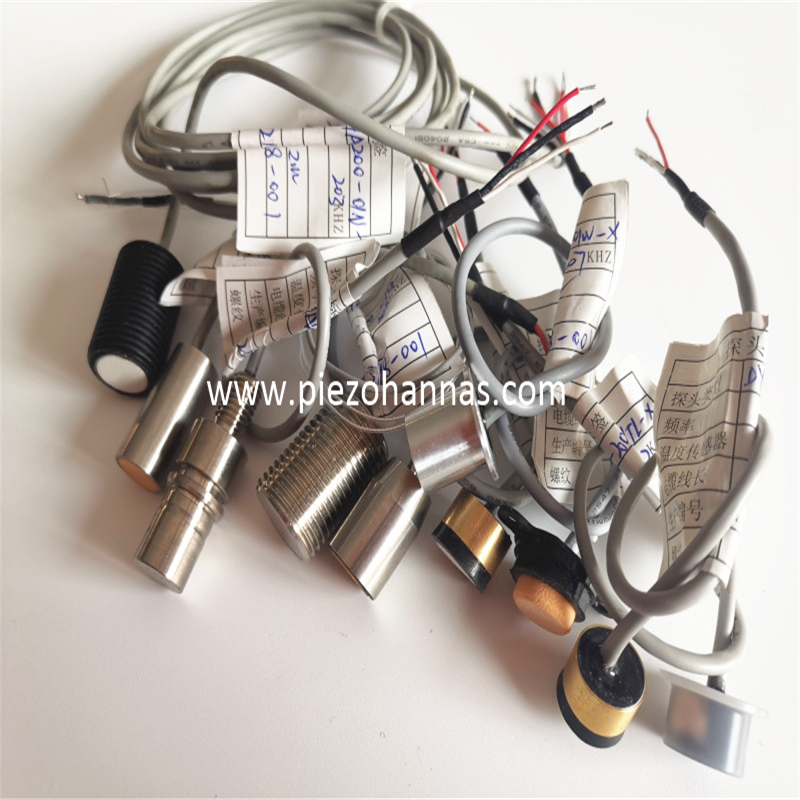

Titán de titanio 200kHz Transductor ultrasónico para medidor de flujo de gas ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 200 kHz Transductor ultrasónico | | |
Modelo | PHA-200-01I | ||
Frecuencia | 200khz ±5% | ||
Distancia de detección | 0.10～1.5m | ||
Mínimo Paralelo Lmpeedance | 1900Ω ± 20％ | ||
320pf ± 20％@ 1khz | |||
Sensibilidad | Voltaje de conducción：800VPP，Distancia:0.3m， Amplitud de eco：mechón | ||
-40～+ 80 ℃ | |||
≤16kilos o 1.6MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia @ -3db: 6 ° ±10%， Ángulo afilado: 15 ° ±10% | ||
Alojamiento Material | aleación de titanio | ||
Uso | Medidor de flujo de gas ultrasónico | ||
Nivel de protección | IP68 | ||
Peso | 32g ± 5% (Largo：20 centímetros） | ||
Instrucción de cableado | Interfaz integrada：Rojo +，Blanco-，Negro: Alambre blindado （Sensor de temperatura es opcional） | ||
Curva de admitancia | Diagrama de la estructura del producto | ||
| | ||
Diagrama de bloques de transductor de distancia ultrasónica:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
Solicitud de flujo de gas ultrasónico:
Aunque los medidores de flujo de gas industrial se utilizan ampliamente para aplicaciones líquidas y de agua, se ha aceptado durante mucho tiempo que no se pudo aplicar la abrazadera en la tecnología de caudal de gases a la medición del flujo de gases masivos principalmente debido a los límites de medición teóricos fundamentales. La energía de sonido transmitida es recibida por transductores ultrasónicos tradicionales. Sin embargo, los avances en la abrazadera en la tecnología de medición del flujo de gases han significado que a pesar de los niveles de impedancia acústica más bajos y mayores niveles de atenuación en la mayoría de los gases, una abrazadera en el medidor de flujo de gas ahora puede medir los tiempos de tránsito en gases donde las relaciones de señal a ruido son extremadamente bajo. Ahora es posible medir gas natural, vapor, aire comprimido, hidrógeno, aire comprimido y muchos más utilizando la abrazadera sobre el flujo meters.A abrazadera en medidor de flujo de gas ultrasónico produce señales que son cinco a diez veces más potentes que los de transductores ultrasónicos tradicionales . La nueva abrazadera en los transductores produce señales limpias y codificadas con un ruido de fondo muy mínimo. El resultado es que una abrazadera en el medidor de flujo de gas ahora puede proporcionar un rendimiento óptimo incluso con aplicaciones de gas de baja densidad.
