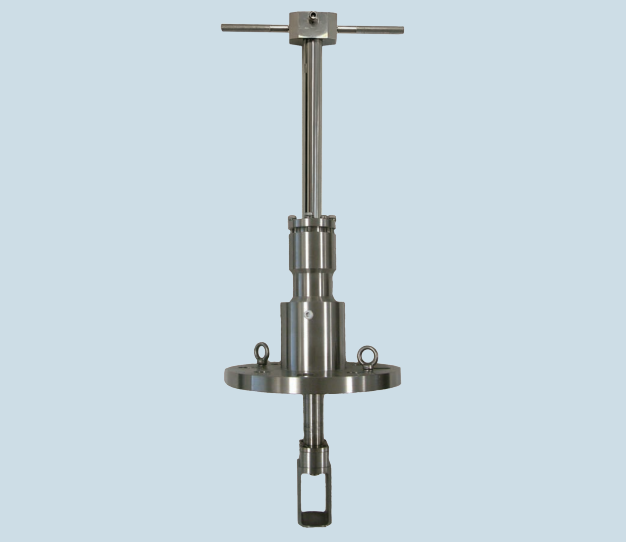

Tipo de inserción 1MHz Transductor de caudalímetro ultrasónico para medidor de flujo ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico submarino de 1MHz enchufable |
| |
Modelo | PHW-1M-01E | ||
Frecuencia | 1MHZ ± 5% | ||
Distancia de detección | 0.05 ~ 3m | ||
Mínimo Paralelo Lmpeedance | 25Ω ± 20% | ||
2800pf ± 20% @ 1khz | |||
Sensibilidad | Voltaje de conducción：24VPP, Distancia: 0.3m, Amplitud de eco: 1.6 v | ||
-40 ~ + 80 ℃ | |||
≤3kilos o 0.3MPA | |||
| (Amplitud de rayo)Ancho de haz de media potencia @ -3db: 3.2 ° ± 1, Ángulo afilado: 7.5 ° ± 2 | ||
Material de la carcasa | Pom | ||
Uso | medidor de flujo ultrasónico，Finder de rango submarino | ||
Ver el dibujo de la estructura del producto. | |||
Nivel de protección | IP68 | ||
Peso | 50 g ± 5% (longitud: 2m) | ||
Instrucciones de cableado | Rojo +, blanco-, negro: alambre blindado (el sensor de temperatura es opcional) | ||
Curva de admitancia | Diagrama de la estructura del producto | ||
|
| ||
Diagrama de bloques del transductor ultrasónico:
Diagrama esquemático del sensor de temperatura:
Instrucción de cable de tipo dividido:
El cable estándar es de 10 m, la señal atenuará 6dB por cada 50 m de alambre.
1. Tres instrucciones de cableado del núcleo:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: público -
Aplicación del tipo de flujo ultrasónico tipo inserción
El medidor de flujo ultrasónico de inserción proporciona una lectura precisa del caudal líquido y el flujo acumulado. Diseñado para admitir aplicaciones de riego comercial, el QS200 está disponible en cinco tamaños de tubería, que van desde 1 a 4 pulgadas. El inserto ultrasónico está disponible con una camiseta de PVC o como un \"inserción de retrofit \" para su reemplazo de los sensores de flujo de rueda de palas existentes. Diseñado para aplicaciones anteriores y por debajo del grado, como el riego, el monitoreo municipal y subterráneo donde los caudales se encuentran entre 0,1 a 15 fps (0,03 a 4,57 m / s) y las temperaturas están por debajo de 140 ° F (60 ° C).
