PHW-50/200-NA
Piezohannas
PHW-50/200-NA
Transductor ultrasónico subacuático de doble frecuencia de doble frecuencia de 200 kHz-50kHz para medidor de flujo ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 200khz-50khzFrecuencia dual uTransductor de rango de nderwater |
| |
Modelo | PHW-50/200 NA | ||
Frecuencia | 200khz ±5%/ 50khz±5% | ||
Distancia de detección | 200khz 0.6~120m 50khz 3~500m | ||
Mínimo Paralelo Lmpeedance | 600Ω ± 20% | ||
4300PF ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción:600VPP、Distancia:0.8m、 Amplitud de eco:15 v(200 kHz) | ||
-40~+ 80 ℃ | |||
≤10Kilos o 1MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia@ -3db:7.5 ° ±10%, Ángulo agudo: 17.5 ° ±10%(200 kHz) (Amplitud de rayo) Ancho de haz de media potencia@ -3db:27 ° ±10%, Ángulo agudo: 68 ° ±10%(50khz) | ||
Alojamiento Material | Pom | ||
Uso | medidor de flujo ultrasónico,Finder de rango submarino | ||

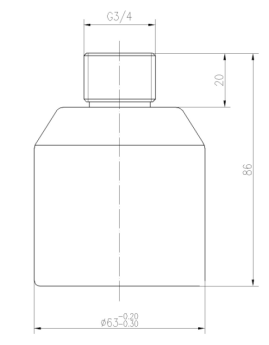

Ver el dibujo de la estructura del producto. | |||
Nivel de protección | IP68 | ||
Peso | 750 g ± 5% (Lengreído:10m) | ||
Instrucciones de cableado | (tercera línea): rojo: transductor +, azul: sensor de temperatura +, negro: público -; | ||

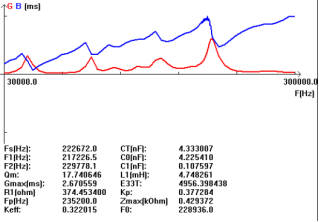

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Diagrama de bloques del transductor ultrasónico:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
