PhyW-1M-02M
Piezohannas
PHYW-1M-02M

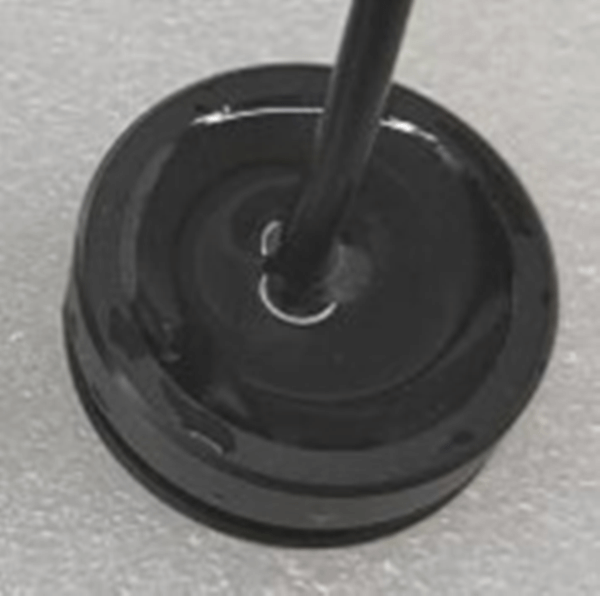

Transductor ultrasónico de 1 mHz para medición de profundidad
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 1MHz ultrasónico Trescate |
| |
Modelo | PhyW-1M-02M
| ||
Frecuencia | 1MHz ±5% | ||
Distancia de detección | 0.05~3M | ||
Lmpedance paralelo mínimo |
40Ω ± 20%
| ||
1450pf ± 20%@1kHz
| |||
Sensibilidad | No Voltaje de conducción:24 V、 Distancia:0.3m、 Amplitud de eco:1000 V | ||
-40~+80 ℃ | |||
≤3 kilos o0.3MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia @-3db:4.6° ± 10%, Ángulo agudo:10.7° ±10% | ||
Material de la carcasa | Pi | ||
Uso |
Medición de profundidad ... | ||

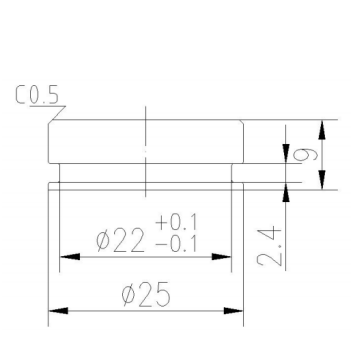

De acuerdo a Diagrama de estructura del producto | |||
Nivel de protección | IP68 | ||
Peso | 11G ± 5% (Longitud:15 cm) | ||
Instrucciones de cableado | Blanco+,Negro-(El sensor de temperatura es opcional) | ||

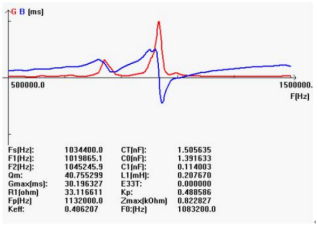

Curva de admisión | Diagrama de estructura del producto | ||
|
Diagrama de bloques de transductor ultrasónico :
Diagrama esquemático del sensor de temperatura (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción de cableado del transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: transductor -
Negro: blindaje
2. Instrucción del cable del sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
El rojo y el negro son el cableado del sensor de temperatura
Tipo de división: Cable estándar de 10 m, con cada cable adicional de 50 m, la atenuación de la señal es de 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: público-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: transductor-
Azul, negro: sensor de temperatura
